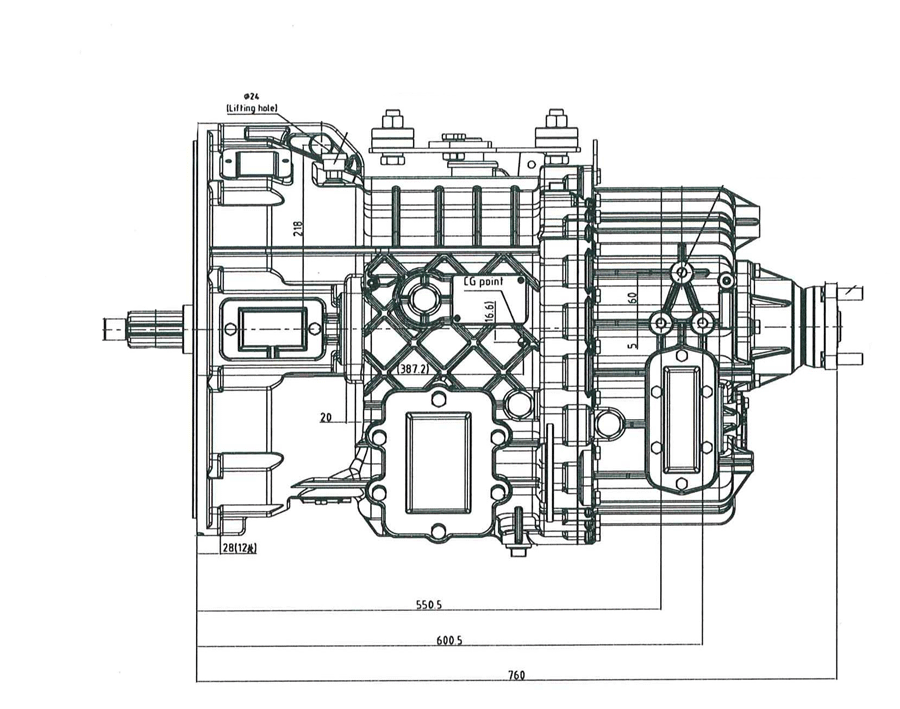

C6J76T-G33990 Коробка передач JAC C6J76T-G33990

Модель

Передачи

Заправочный объем

( L )

Длинна

(mm)

Вес

(Kg)

1

2

3

4

5

6

З/х

C676T

6.092

3.344

2.074

1.398

1.00

0.79

5.551

7

760

113

№

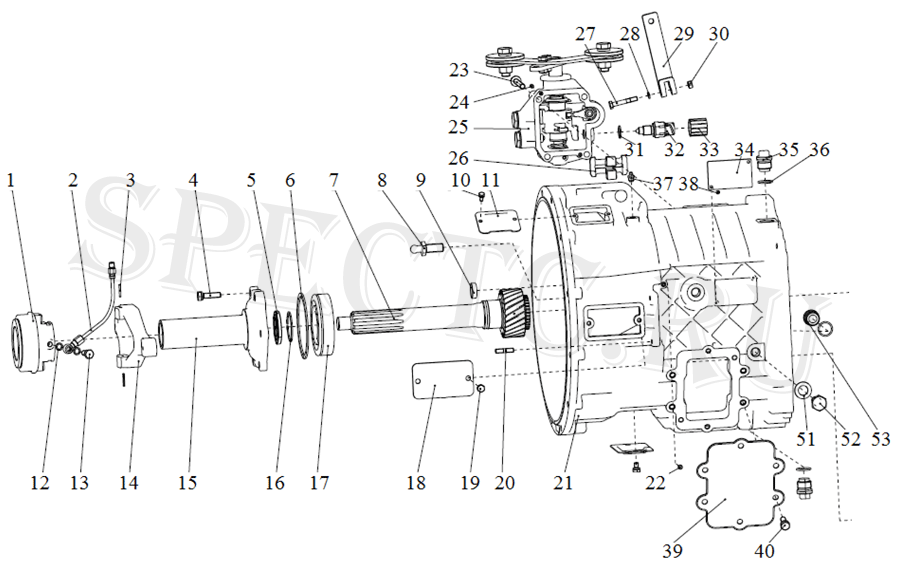

Каталожный номер

Наименование

Кол-во

1

78CT5753F2

Муфта выключения сцепления в сборе

1

2

15621033-2

Шланг смазки в сборе

1

3

Q5280324

Штифт вилки сцепления

2

4

Q1421038M

Болт

6

5

F91410

Манжета первичного вала

1

6

Q433120

Кольцо стопорное

2

7

15691030-2

Вал первичный

1

8

15641023-2

Штифт

1

9

Q72230

Пробка

1

10

Q1420612

Винт

2

11

15641020-1

Табличка

1

12

Q72310

Шайба уплотнительная

2

13

J75-1601031

Фитинг

1

14

15691021-1

Вилка сцепления

1

15

15691040-1

Крышка первичного вала

1

16

Q43155

Кольцо стопорное

1

17

6311N-YB

Подшипник первичного вала

1

18

15641020-2

Табличка

2

19

Q1420812

Винт

4

20

15643091-1

Шпилька

4

21

15691014-1

Картер КПП

1

22

Q72208

Винт

3

23

Q1461090M

Винт

4

24

Q5210612

Цилиндрический штифт

2

25

15693010-9

Механизм управления переключением передач

1

26

15693014

Ограничитель

1

27

Q150B0850

Болт

1

28

Q40308

Пружинная шайба

1

29

C03043-151

Рычаг переключения передач

1

30

Q340B08

Гайка

1

31

Q72318

Кольцо уплотнительное

2

32

990_12_71_0041-5

Датчик нейтрального положения выбора передач

1

33

C03016

Защитный колпачок датчика

1

34

C01007-276

Табличка

1

35

5DS50T-1701085

Масляная заглушка с магнитом

2

36

6JS160T-1709588-1

Уплотнительное кольцо

3

37

15621034-1

Масленка

1

38

Q2713508

Винт

2

39

15691020-1

Крышка люка КОМ

1

40

Q1421025M

Болт

6

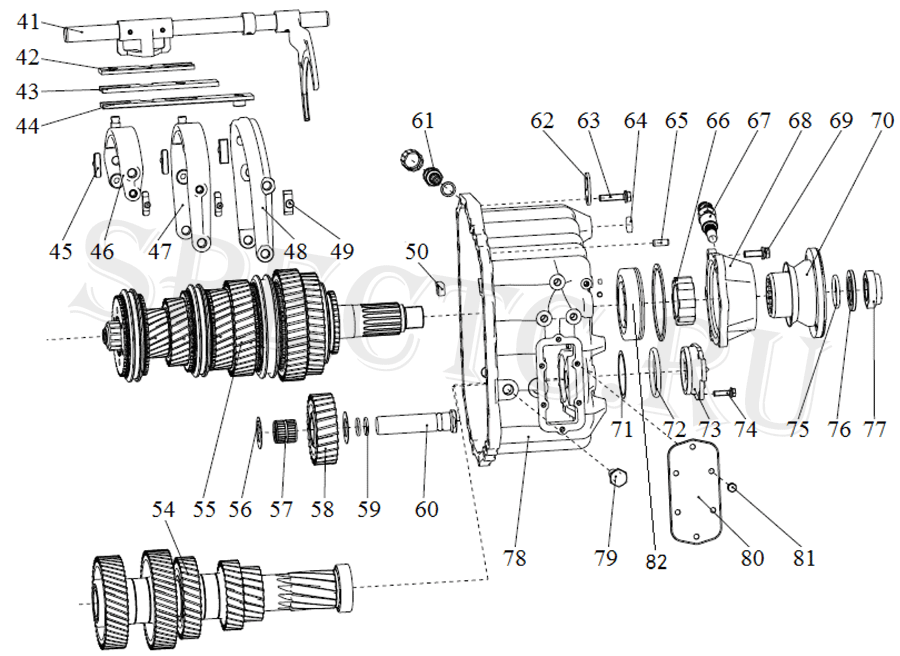

41

15692043

Вал вилок в сборе

1

42

15692066

Ось вилок переключения

1

43

15692065

Ось вилок переключения

1

44

15692064-1

Тяговая пластина 1-й и 2-й передач

1

45

15642085-1

Вилочный блок

4

46

15692058

Вилка 5-й и 6-й передач

1

47

15692037-1

Вилка 3-й и 4-й передач

1

48

15692036-1

Вилка 1-й и 2-й передач

1

49

10642085-1

Вилочный блок

2

50

15691019

Крышка

1

51

Q41818

Кольцо стопорное

6

52

15642069-2

Опорный штифт

4

53

6JS160T-1709587-1

Заглушка

1

54

15691047-3

Вал промежуточный в сборе

1

55

15691100-4

Вал вторичный в сборе

1

56

15691081

Шайба упорная шестерни заднего хода

2

57

KK303835

Подшипник шестерни заднего хода

1

58

15691083-1

Шестерня промежуточная заднего хода

1

59

15691084

Кольцо уплотнительное вала заднего хода

2

60

15691082

Вал заднего хода

1

61

0068DS-1

Датчик заднего хода

1

62

6DS50T-1701073-2

Транспортировочная пластина

1

63

Q1401045T

Болт

20

64

Q72226

Чашевидная заглушка

1

65

Q5210612

Цилиндрический штифт

2

66

J80-1701157-1

Ротор спидометра

1

67

C03054-16

Датчик спидометра

1

68

15691154

Крышка подшипника вторичного вала

1

69

Q1461035M

Болт

6

70

6DS80T-1701158-9

Фланец выходного вала

1

71

15691060

Прокладка

1

72

15691061

Кольцо уплотнительное

1

73

15691063

Крышка подшипника промежуточного вала

1

74

Q1400830

Болт

4

75

GB3452_1-2005-43_7X5_3

Кольцо уплотнительное фланца КПП

1

76

6DS80T-1701157

Шайба

1

77

J90-1701170

Гайка с фланцем вторичного вала

1

78

15691013

Задний корпус КПП в сборе

1

79

15642069-2

Опорный штифт

2

80

15691086

Крышка

1

81

Q1420816

Болт

6

82

6DS80T-1701223-1

Подшипник выходного вала

1

№

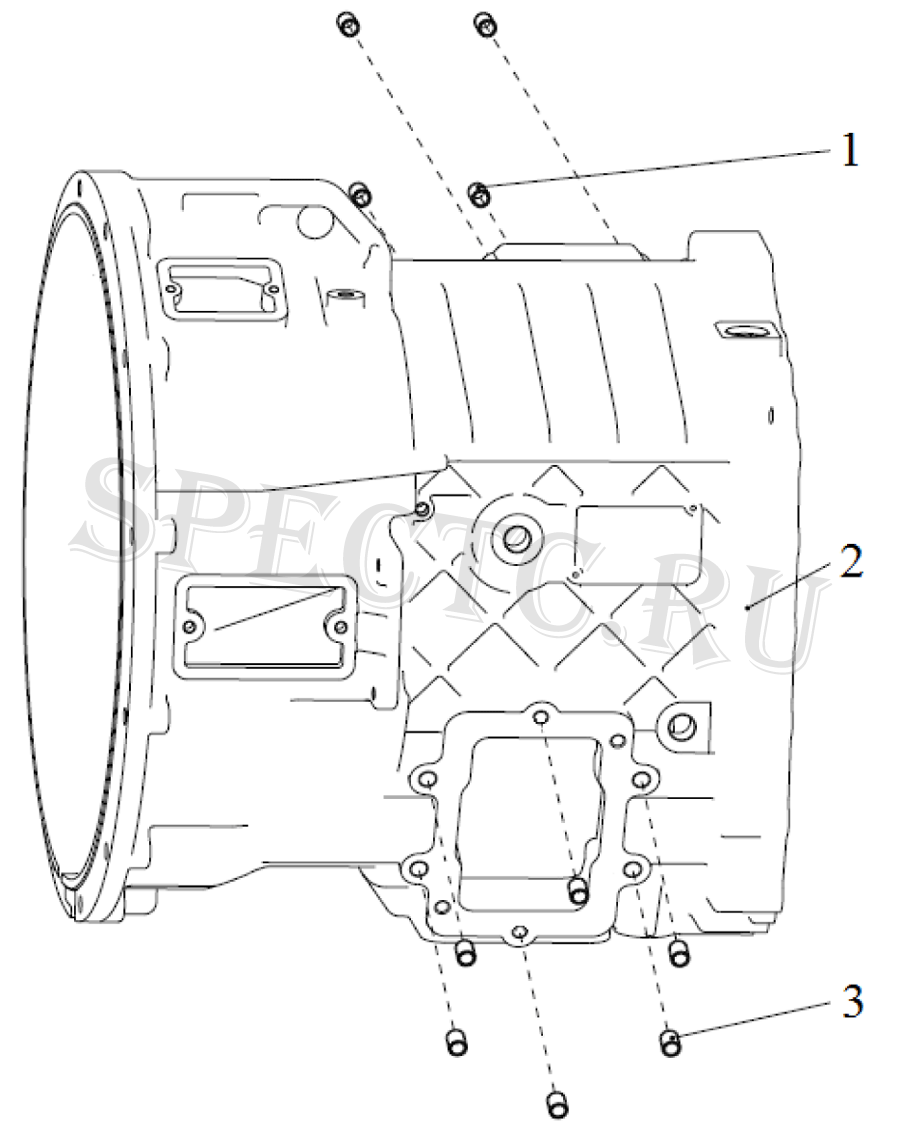

Каталожный номер

Наименование

Кол-во

1

HB5513-10X1_5X10

Винтовая втулка

4

2

15691015-1

Картер КПП

1

3

HB5513-10X1_5X7

Винтовая втулка

6

№

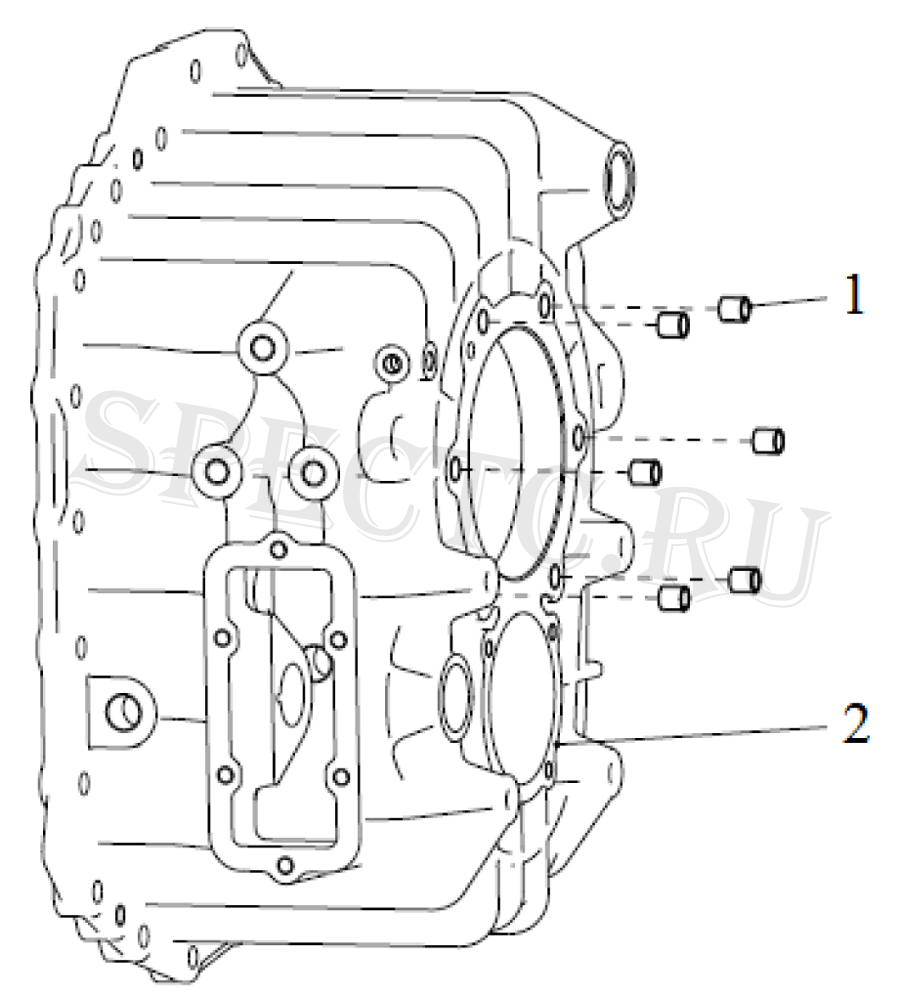

Каталожный номер

Наименование

Кол-во

1

HB5513-10X1_5X6

Винтовая втулка

6

2

15691016

Задний корпус

1

№

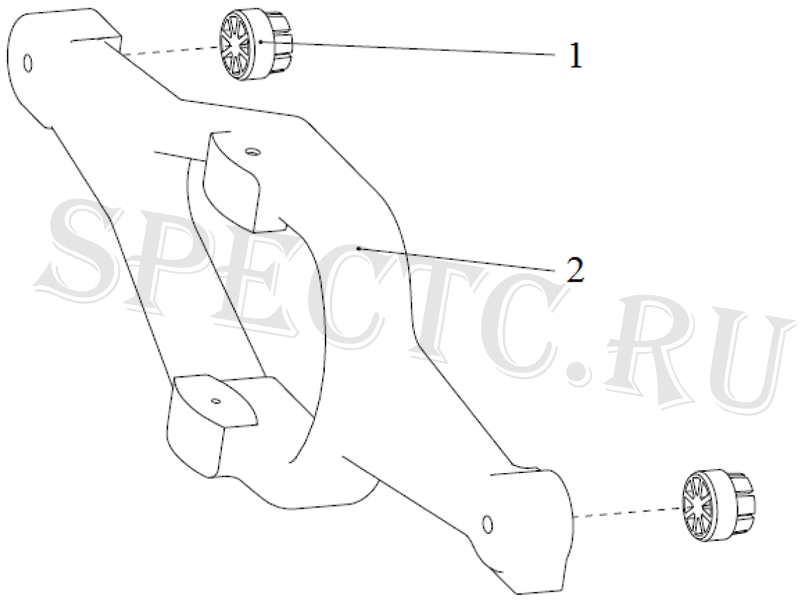

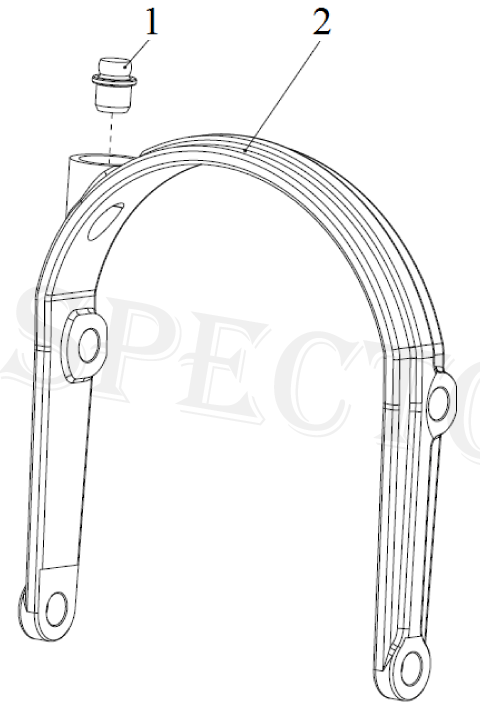

Каталожный номер

Наименование

Кол-во

1

C04022-2

Вкладыш вилки сцепления

2

2

15691022-1

Вилка сцепления

1

№

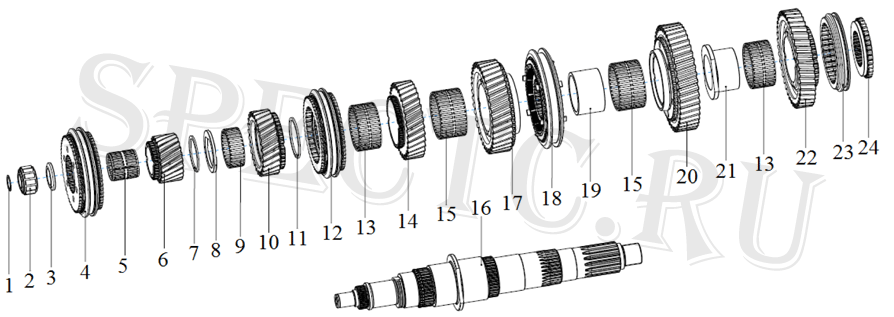

Каталожный номер

Наименование

Кол-во

1

Q43124

Кольцо стопорное

1

2

10641130

Подшипник вторичного вала

1

3

15691123

Шайба вторичного вала

1

4

15691190

Синхронизатор 5-й и 6-й передач

1

5

15691121

Подшипник игольчатый

1

6

15691115

Шестерня 6-й передачи вторичного вала

1

7

16763

Кольцо стопорное

1

8

15691116

Шайба шестерни 4-й передачи вторичного вала

1

9

15691120

Подшипник игольчатый

1

10

15691114

Шестерня 4-й передачи вторичного вала

1

11

15691122

Кольцо стопорное

1

12

15691180-1

Синхронизатор 3-й и 4-й передач

1

13

15691118

Подшипник игольчатый

2

14

15691113-1

Шестерня 3-й передачи вторичного вала

1

15

15691119

Подшипник игольчатый

2

16

15691105

Вал вторичный

1

17

15691142-2

Шестерня 2-й передачи вторичного вала

1

18

15691170-2

Синхронизатор 1-й и 2-й передачи

1

19

15691107

Втулка шестерни 1-й передачи вторичного вала

1

20

15691141-2

Шестерня 1-й передачи вторичного вала

1

21

15691106

Втулка

1

22

15691110

Шестерня заднего хода

1

23

15691109-1

Втулка вторичного вала

1

24

15691108-1

Держатель задней передачи

1

№

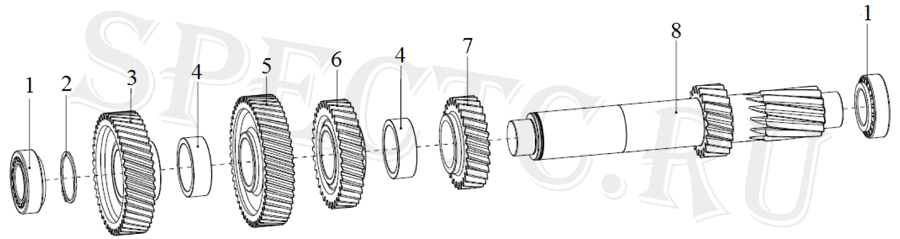

Каталожный номер

Наименование

Кол-во

1

33109JR

Подшипник промежуточного вала

2

2

Q43160

Кольцо стопорное

1

3

15691056

Шестерня ведущая промежуточного вала

1

4

15691057

Втулка распорная промежуточного вала

2

5

15691054

Шестерня 6-й передачи промежуточного вала

1

6

15691053

Шестерня 4-й передачи промежуточного вала

1

7

15691052

Шестерня 3-й передачи промежуточного вала

1

8

15691048-3

Вал промежуточный

1

№

Каталожный номер

Наименование

Кол-во

1

15692062

Опорный блок тяговой пластины

1

2

15692063

Вал вилки заднего хода

1

3

Q5270636

Штифт разжимной

4

4

15692059-1

Блок управления передачей заднего хода

1

5

15692055

Вилка заднего хода

1

№

Каталожный номер

Наименование

Кол-во

1

15692076-1

Штифт вилки

1

2

15692056

Вилка

1

№

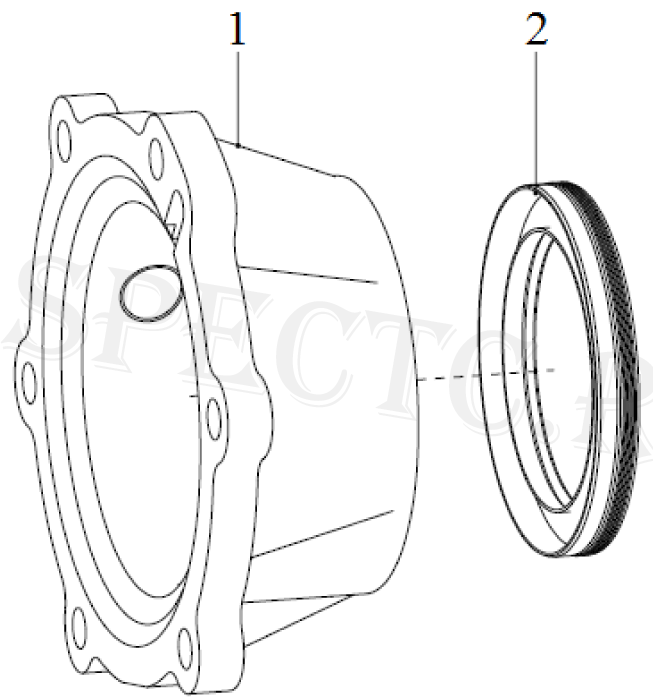

Каталожный номер

Наименование

Кол-во

1

15691155

Крышка подшипника вторичного вала

1

2

6J55T-1701161

Манжета вторичного вала

1
