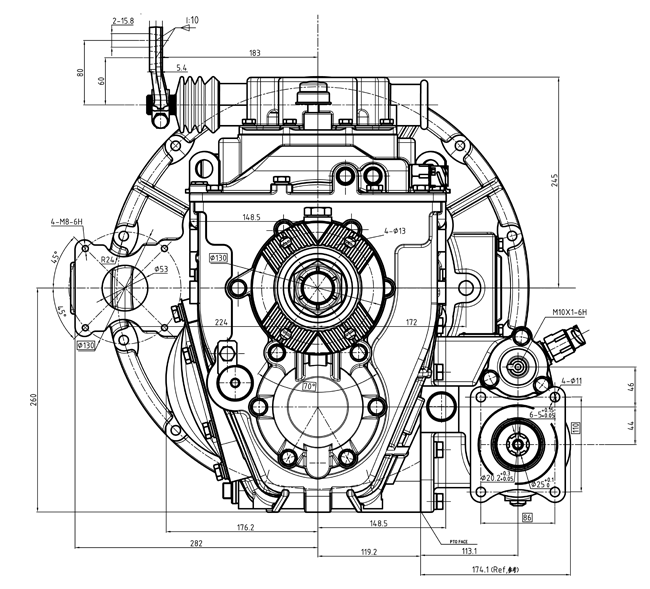

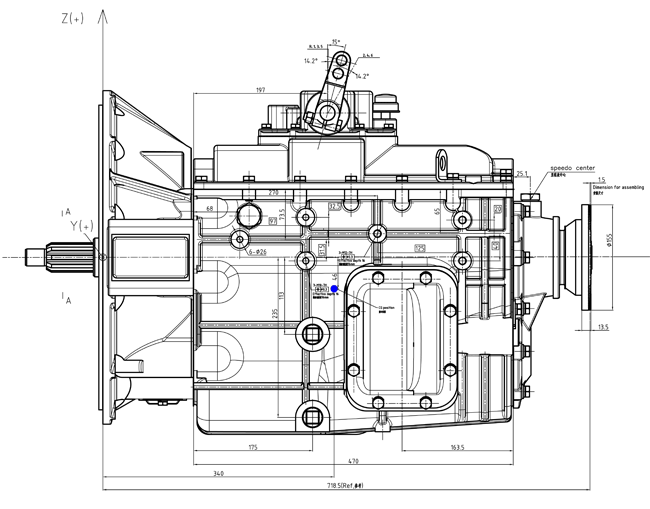

6J76T-G9184 Коробка передач c КОМ под НШ 6J76T-G9184

Тип коробки передач

Полностью синхронизированная 6-ступенчатая

Максимальный входной крутящий момент, Н.м

700

Передаточные числа

1 пер.-7.31, 2 пер.-4.21, 3 пер.-2.50, 4 пер.-1.57, 5 пер.-1.00, 6-пер.-0.84, зад. ход.-7.20

Вес, кг

215

Длинна, мм

720,00

№

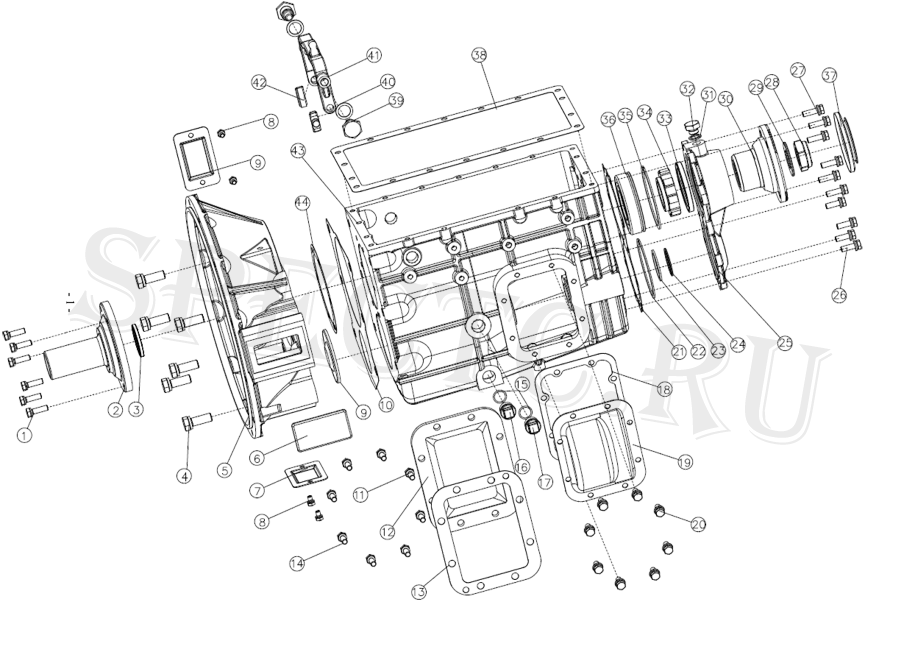

Каталожный номер

Наименование

Кол-во

1

Q1421035M

Болт

6

2

6J80T-1701040-1

Крышка подшипника первичного вала

1

3

F91410

Манжета первичного вала

1

4

Q1421645

Болт

6

5

6J80T-1601015-1

Картер муфты сцепления

1

6

JS180-1601016-2

Крышка ручного люка

1

7

J82-1601020-2

Крышка смотрового отверстия

2

8

Q1420812

Болт

4

9

6J80T-1701065

Передняя герметичная крышка промежуточного вала

1

10

6J80T-1601016

Прокладка картера сцепления

1

11

Q1421232

Болт

1

12

J80A-1701020-1

Крышка люка отбора мощности

1

13

J80A-1701021-1

Прокладка люка КОМ

1

14

Q1421232M

Болт

7

15

6JS160T-1709588-1

Кольцо уплотнительное пробки

2

16

5DS50T-1701085

Масляная заглушка с магнитом

2

17

6JS160T-1709587-1

Заглушка

1

18

6J80T-1701023

Прокладка крышки люка шестерни заднего хода

1

19

6J80T-1701022

Крышка люка шестерни заднего хода

1

20

Q1461020

Болт

8

21

6J80T-1701156

Прокладка задней крышки подшипника вторичного вала

1

22

Q433110

Кольцо стопорное

1

23

6J80T-1701058

Плоская прокладка

1

24

16723

Кольцо стопорное

1

25

J70-1701155-1

Крышка вторичного вала

1

26

Q1421032

Болт

5

27

Q1421035M

Болт

6

28

J90-1701170

Гайка с фланцем вторичного вала

1

29

J80-1701157

Плоская прокладка

1

30

J80I-1701159-4

Фланец

1

31

Q72318

Кольцо уплотнительное датчика

1

32

Q617B18

Пробка

1

33

J80-1701161

Манжета вторичного вала

1

34

J70-1701157-1

Ротор спидометра

1

35

Q433120

Кольцо стопорное

1

36

192311E

Подшипник выходного вала

1

37

J70-1701160

Пылезащитный колпачок

1

38

J70-1702016

Прокладка верхней крышки

1

39

J120-1702048-1

Стопорный винт

2

40

Q72324

Уплотнительное кольцо

2

41

J70-1702057-2

Вилка переключения 5-й и 6-й передач

1

42

6J80T-1702085-1

Вкладыш вилки переключения 5-й и 6-й передач

2

43

J70-1701015-1

Картер КПП

1

44

6J80T-1701042

Прокладка крышки подшипника первичного вала

1

№

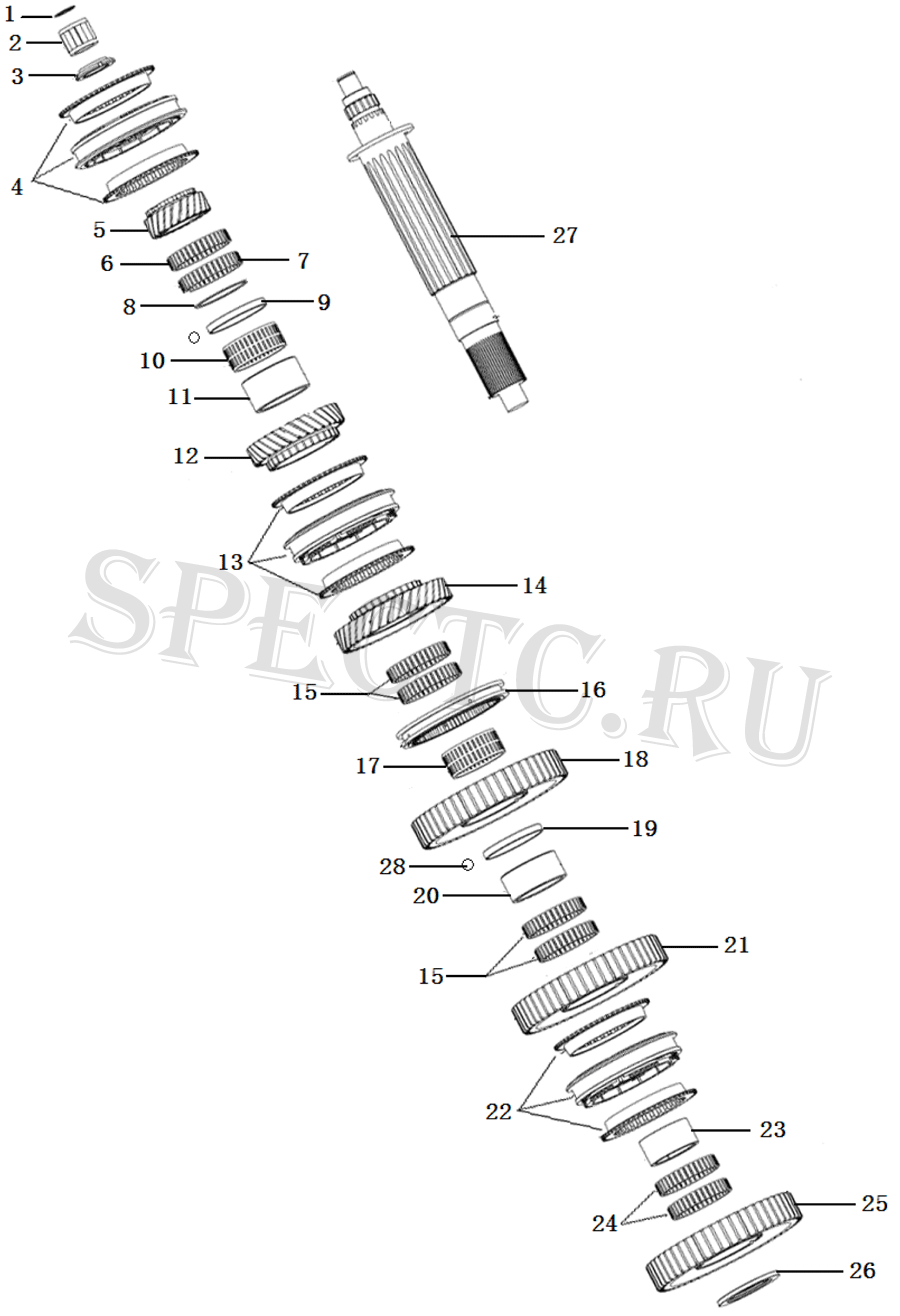

Каталожный номер

Наименование

Кол-во

1

Q43130

Кольцо стопорное

1

2

RN606X3-7

Подшипник вторичного вала

1

3

J85-1701122

Кольцо стопорное вторичного вала

1

4

J70-1701150

Синхронизатор 5-й и 6-й передач

1

5

J70-1701114

Шестерня 6-й передачи вторичного вала

1

6

K485417

Подшипник игольчатый вторичного вала

1

7

K485425

Подшипник игольчатый вторичного вала

1

8

J70-1701123

Кольцо стопорное

1

9

J70-1701122

Шайба шестерни 4-й передачи вторичного вала

1

10

K727817

Подшипник игольчатый вторичного вала

2

11

J70-1701118

Опора подшипника шестерни 4-й передачи вторичного вала

1

12

J70-1701113

Шестерня 4-й передачи вторичного вала

1

13

J70-1701140

Синхронизатор 3-й и 4-й передачи вторичного вала

1

14

J70-1701112

Шестерня 3-й передачи вторичного вала

1

15

K727820

Подшипник игольчатый вторичного вала

2

16

6J80T-1701108

Муфта заднего хода вторичного вала

1

17

K788536

Подшипник игольчатый вторичного вала

1

18

J70-1701107

Шестерня заднего хода вторичного вала

1

19

J70-1701121

Шайба шестерни 2-й передачи вторичного вала

1

20

6J80T-1701116

Опора шестерни 2-й передачи вторичного вала

1

21

J70-1701111

Шестерня 2-й передачи вторичного вала

1

22

J70-1701130

Синхронизатор 1-й и 2-й передач

1

23

J70-1701115

Опора подшипника шестерни 1-й передачи вторичного вала

1

24

K/78X85X20.15

Подшипник игольчатый вторичного вала

1

25

6J76T-1701110

Шестерня 1-й передачи вторичного вала

1

26

J70-1701120

Отбойник шестерни задней передачи вторичного вала

1

27

J70-1701105

Вал вторичный

1

28

5.00G100BGB-T308

Шарик стальной

2

№

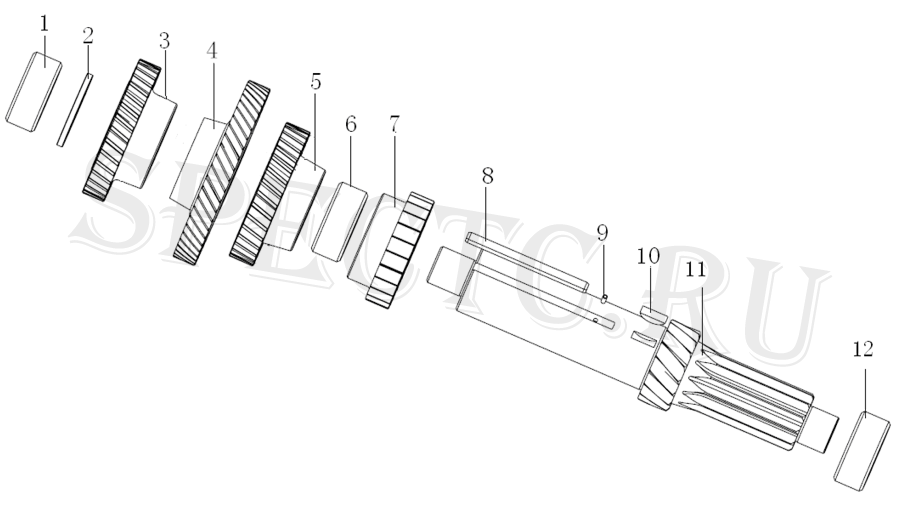

Каталожный номер

Наименование

Кол-во

1

NJ310EV/C3

Подшипник промежуточного вала

1

2

19198

Кольцо стопорное

1

3

J70-1701056

Шестерня привода промежуточного вала

1

4

J70-1701054

Шестерня 6-й передачи промежуточного вала

1

5

J70-1701053

Шестерня 4-й передачи промежуточного вала

1

6

J70-1701050

Втулка распорная промежуточного вала

1

7

J70-1701052

Шестерня 3-й передачи промежуточного вала

1

8

J70-1701055

Шпонка промежуточного вала

1

9

Q5280514

Палец цилиндрический упругий

1

10

X-6-E

Шпонка полукруглая

1

11

6J76T-1701048

Вал промежуточный

1

12

NUP310ENV/C3

Подшипник промежуточного вала

1

№

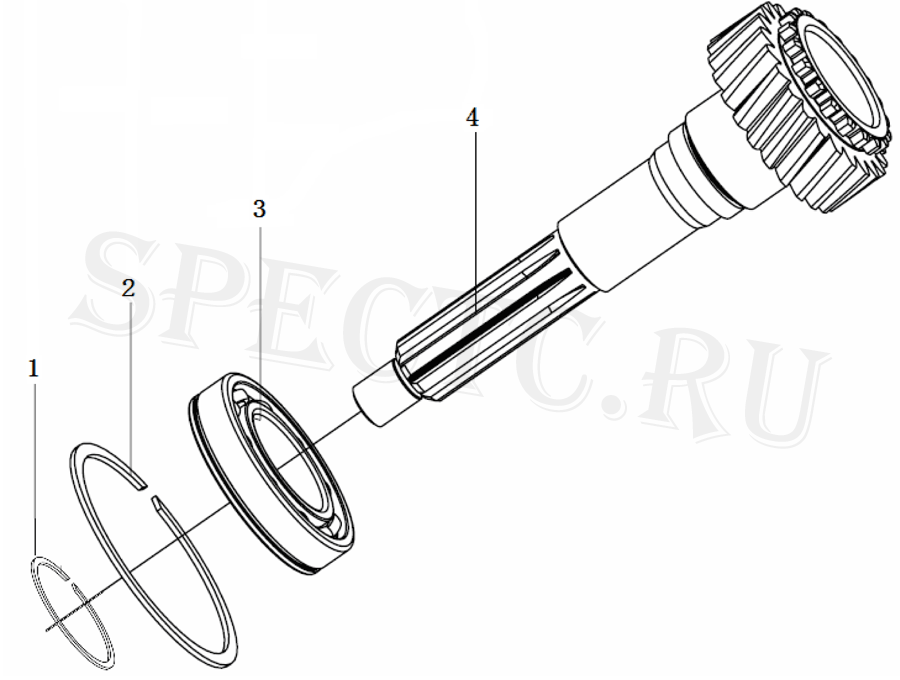

Каталожный номер

Наименование

Кол-во

1

Q43160

Кольцо стопорное первичного вала малое

1

2

Q433130

Кольцо стопорное первичного вала

1

3

6312ZNB

Подшипник первичного вала

1

4

J70-1701030-4

Вал первичный

1

№

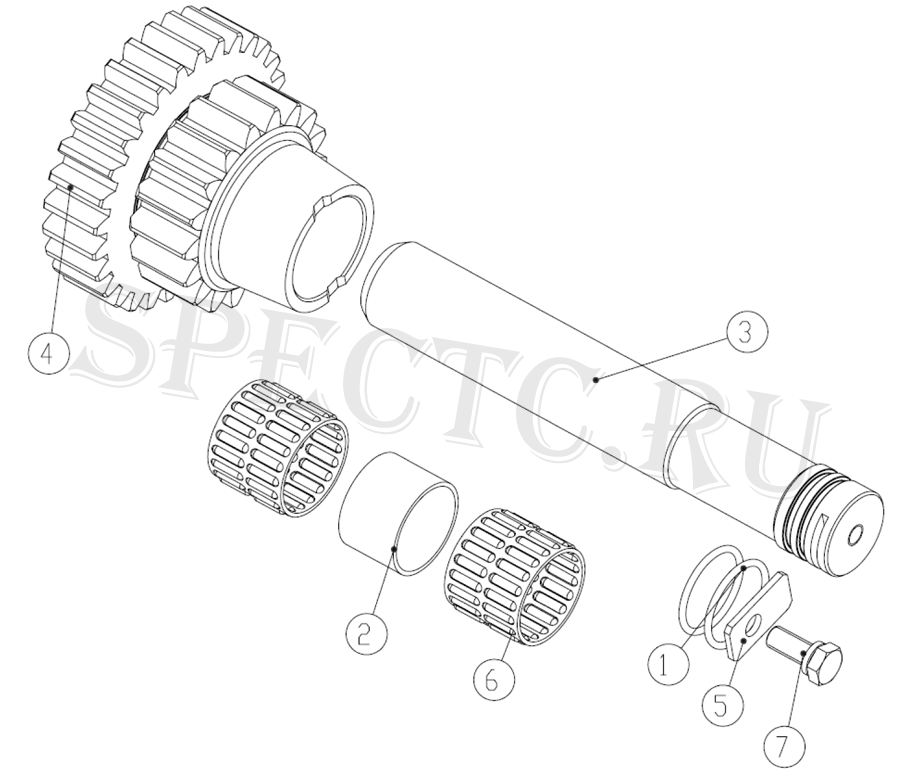

Каталожный номер

Наименование

Кол-во

1

GB3452_1-35_5X2_65

Кольцо уплотнительное фланца

2

2

6J80T-1701081

Втулка упорная промежуточной шестерни заднего хода

1

3

6J80T-1701083

Промежуточный валик заднего хода

1

4

J70-1701082

Шестерня заднего хода промежуточная

1

5

J80-1701084

Контрпластина валика шестерни заднего хода

1

6

KK404840

Подшипник игольчатый промежуточного валика заднего хода

2

7

Q1421020

Болт

1

№

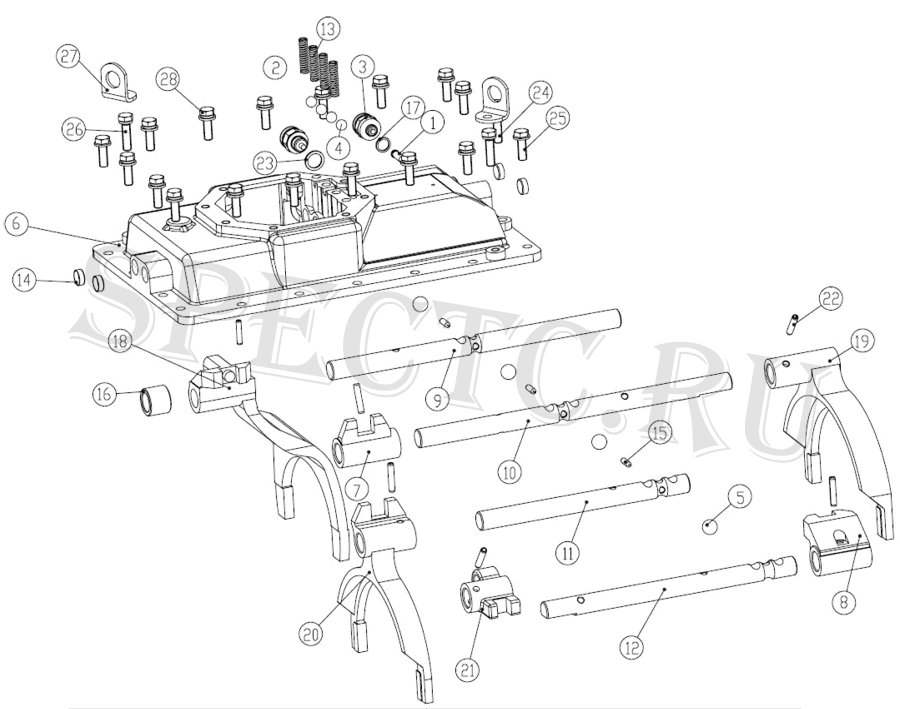

Каталожный номер

Наименование

Кол-во

1

15899

Пусковой палец переключателя

1

2

0041KS

Датчик нейтрального положения выбора передач

1

3

0068DS

Датчик заднего хода

1

4

10G100BGB-T308

Шарик стальной

4

5

15_00G100BGB-T308

Шарик стальной

4

6

6J80T-1702015-1

Крышка верхняя

1

7

6J80T-1702058

Головка включения 1-й и 2-й передач

1

8

6J80T-1702059-1

Головка включения 5-й и 6-й передач

1

9

6J80T-1702064-1

Шток вилки заднего хода

1

10

6J80T-1702065

Шток вилки переключения 1-й и 2-й передач

1

11

6J80T-1702066

Шток вилки переключения 3-й и 4-й передач

1

12

6J80T-1702067

Шток вилки переключения 5-й и 6-й передач

1

13

6J80T-1702080

Пружина штока переключения передач

4

14

6J80T-1702081

Заглушка

4

15

6J80T-1702082

Блокирующий штифт

3

16

6J80T-1702083

Втулка штока вилки заднего хода

1

17

C03015

Шайба

1

18

J70-1702060-1

Вилка переключения заднего хода в сборе

1

19

J70-1702055

Вилка переключения 1-й и 2-й передач

1

20

J70-1702056

Вилка переключения 3-й и 4-й передач

1

21

J70-1702068

Головка вилки переключения 5-й и 6-й передач

1

22

Q5280630

Штифт вилки переключения передач

6

23

Q72318

Кольцо уплотнительное датчика

1

24

Q1421040

Болт

1

25

GB27-88-M10X30

Болт

2

26

Q1421035

Болт

2

27

20815

Транспортировочная пластина

2

28

Q1461032

Болт

13

№

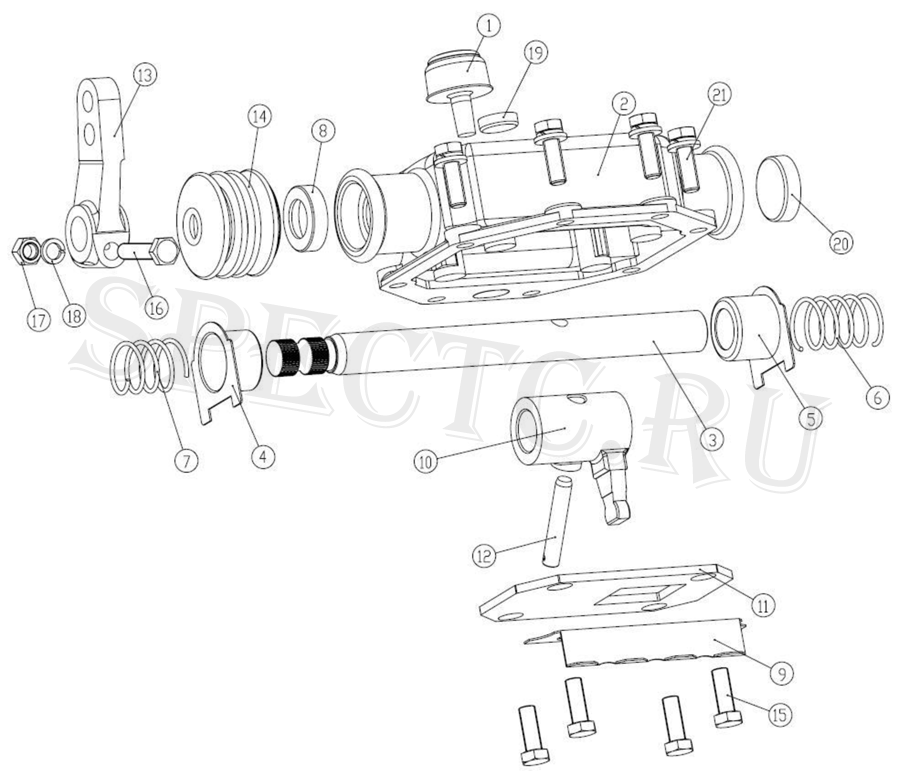

Каталожный номер

Наименование

Кол-во

1

15276

Пробка сапуна

1

2

6J80T-1703015-1

Корпус механизма управления переключением передач

1

3

6J80T-1703017-1

Вал механизма управления переключением передач

1

4

6J80T-1703030

Пружинная прокладка

1

5

6J80T-1703030-1

Пружинная прокладка

1

6

6J80T-1703031-1

Пружина

1

7

6J80T-1703031-2

Пружина

1

8

6J80T-1703034

Манжета валика переключения передач

1

9

6J80T-1703037

Масляная перегородка

1

10

6J80T-1703041-1

Рычаг переключения передач

1

11

6J80T-1703051

Крышка

1

12

C03030

Палец цилиндрический

1

13

F96035-17

Рычаг валика переключения передач

1

14

F99669

Пыльник

1

15

Q151B1022

Болт

4

16

Q151B1050

Болт рычага переключения передач

1

17

Q341B10

Гайка

1

18

Q40310

Шайба пружинная

1

19

Q72224

Заглушка механизма управления

1

20

Q72240

Заглушка механизма управления

1

21

Q1461032

Болт

8

№

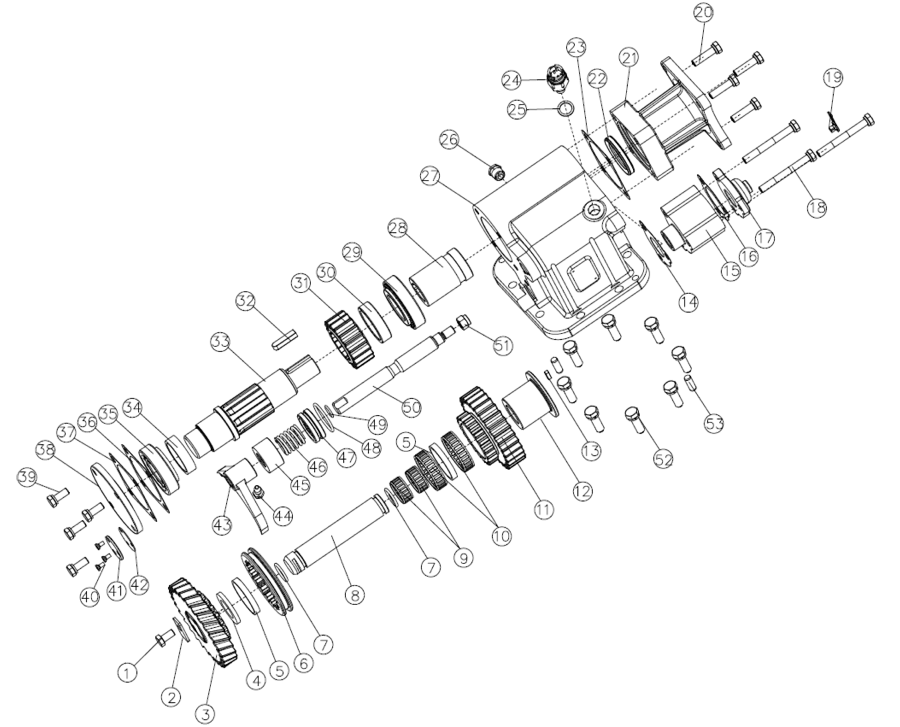

Каталожный номер

Наименование

Кол-во

1

Q1421020

Болт

1

2

J80-1701084

Контрпластина валика шестерни

1

3

QC45B-4211105

Шестерня КОМ ведущая

1

4

QC65B-4211110

Шайба упорная

1

5

QC65-4211107

Проставка подшипника

2

6

QC65-4211302

Муфта

1

7

J80-1701089

Кольцо уплотнительное

2

8

QC65-4211108

Вал ведущей шестерни

1

9

9245-32

Подшипник игольчатый

2

10

K-55X63X17

Подшипник игольчатый

2

11

QC45A-4211106

Приводная шестерня

1

12

QC65B-4211109

Опора подшипника

1

13

GB1096-79-C5X15

Шпонка

1

14

QH70-4211307

Прокладка цилиндра

1

15

QC45-4211306

Корпус цилиндра

1

16

QH70-4211303

Прокладка крышки цилиндра

1

17

QC45-4211304-2

Крышка цилиндра

1

18

Q1421090

Болт

3

19

54010

Пробка

1

20

Q1421040

Болт

4

21

QC65-4211205-1

Задняя крышка подшипника

1

22

QC45-4211220

Сальник КОМ

1

23

QC65-4211208

Прокладка задней крышки подшипника

1

24

JK942K

Датчик включения КОМ

1

25

X11511

Прокладка

1

26

Q62203

Пробка

1

27

QC45-4211101

Корпус КОМ

1

28

QC65-4211204-3

Фитинг

1

29

32209GB-T297-94

Конический роликовый подшипник

1

30

QC65B-4211210

Втулка распорная

1

31

QC45A-4211202

Шестерня выходного вала

1

32

GB1096-79-C10X40

Шпонка

1

33

QC45-4211201

Вал выходной

1

34

QC45-4211206

Втулка распорная

1

35

32208

Конический роликовый подшипник

1

36

QH70-4211208

Прокладка

1

37

QH70-4211203-2

Прокладка регулировочная

1

38

QC45-4211207

Передняя крышка подшипника

1

39

Q1421025

Болт

4

40

Q2540512

Винт

3

41

QH70-4211309

Крышка

1

42

QH70-4211308

Прокладка

1

43

QC65-4211301

Вилка включения КОМ

1

44

J80-1702083

Винт стопорный

1

45

QCZ50-4211310

Втулка распорная

1

46

QL40B-4211311B

Пружина возвратная

1

47

QC45-4211311

Поршень

1

48

QC45-4211300-1

Кольцо уплотнительное

1

49

QH50-4211300

Кольцо уплотнительное

1

50

QC45-4211305

Вал поршня

1

51

Q32812

Гайка

1

52

Q1421235

Болт

8

53

Q5211026

Штифт

1
