1) Гидротрансформатор с блокирующей муфтой и демпфером крутильных колебаний для повышенной эффективности;
2) Опционально оснащается встроенным входным гидравлическим ретардером и коробкой отбора мощности (КОМ) для расширения функционала;
3) Установка контроллера на трансмиссию, удобная компоновка с автомобилем, простая конструкция жгута проводов, повышенная надежность;
4) Уникальная конструкция с задним расположением КОМ позволяет сэкономить пространство шасси и обеспечивает удобство компоновки всего автомобиля;
5) Внешнее расположение масляных фильтров для удобства в обслуживании;
6) Внешнее расположение электромагнитных клапанов для удобства в ремонте;
7) Подходит для установки на тяжелые грузовики и автобусы.
S-011-GA603. S-011-GA544. S-011-GA602
Каталог запасных частей АКПП FC6A145

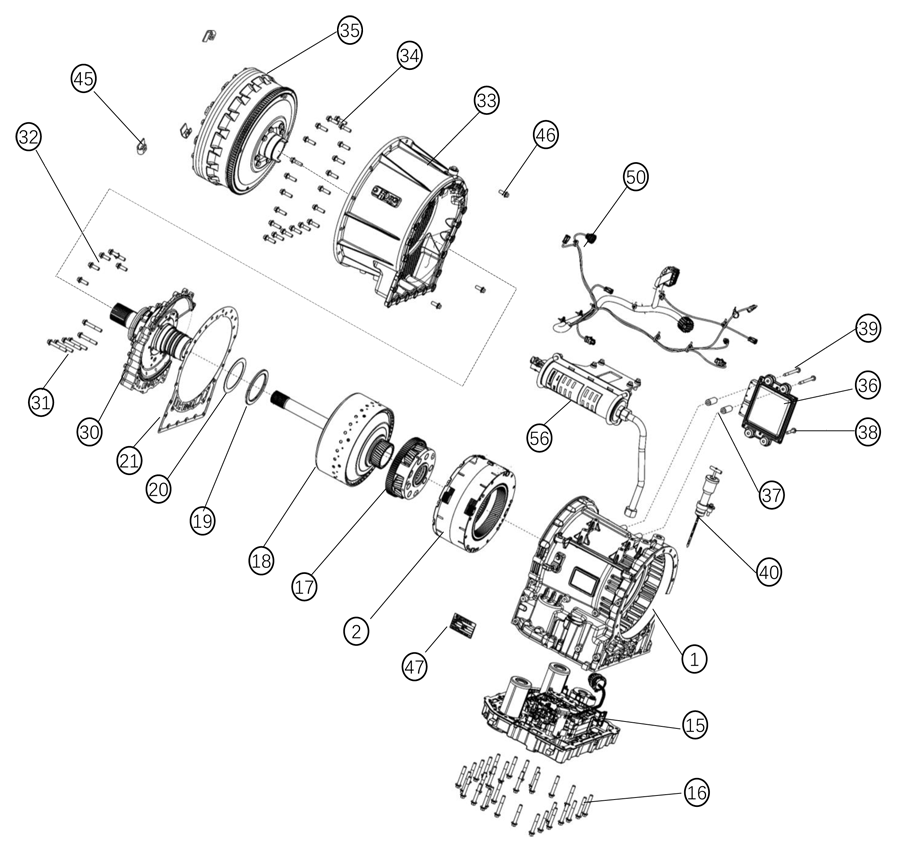

АКПП FC6A145 базовая модель


|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
EU-82201200
|
Корпус КПП в сборе
|
1
|
|
2
|
293-9088
|
Тормоз в сборе
|
1
|
|
3
|
Q150B1040TF2
|
Болт с шестигранной головкой
|
12
|
| |
Q401B10T28F2
|
Прокладка
|
12
|
|
4
|
82203520
|
Второй планетарный механизм в сборе
|
1
|
|
5
|
82208112
|
Главный вал
|
1
|
|
6
|
82203137
|
Двойной диск
|
8
|
|
7
|
82203136
|
Фрикционная пластина С5
|
7
|
|
8
|
82203536
|
Упорный подшипник
|
1
|
|
9
|
EU-82203530-1
|
Третий планетарный механизм в сборе
|
1
|
|
10
|
82203586
|
Конический роликовый подшипник
|
2
|
|
11
|
82204132-1
|
Прокладка бумажная
|
1
|
|
12
|
82123584
|
Шайба стопорная
|
1
|
|
13
|
82203585-1
|
Стопорный болт
|
1
|
|
14
|
82123586
|
Сальник
|
1
|
|
15
|
82204400
|
Масляный поддон в сборе
|
1
|
|
16
|
Q1841070T
|
Болт с шестигранной головкой
|
31
|
|

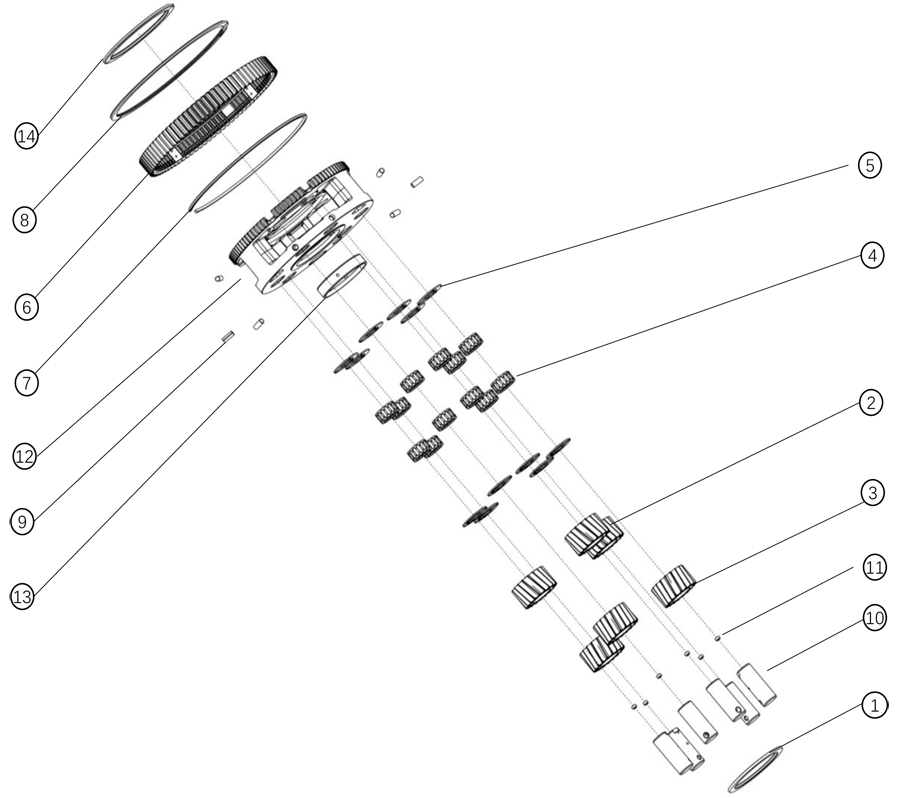

17
|
82203510
|
Первый планетарный механизм в сборе
|
1
|
|

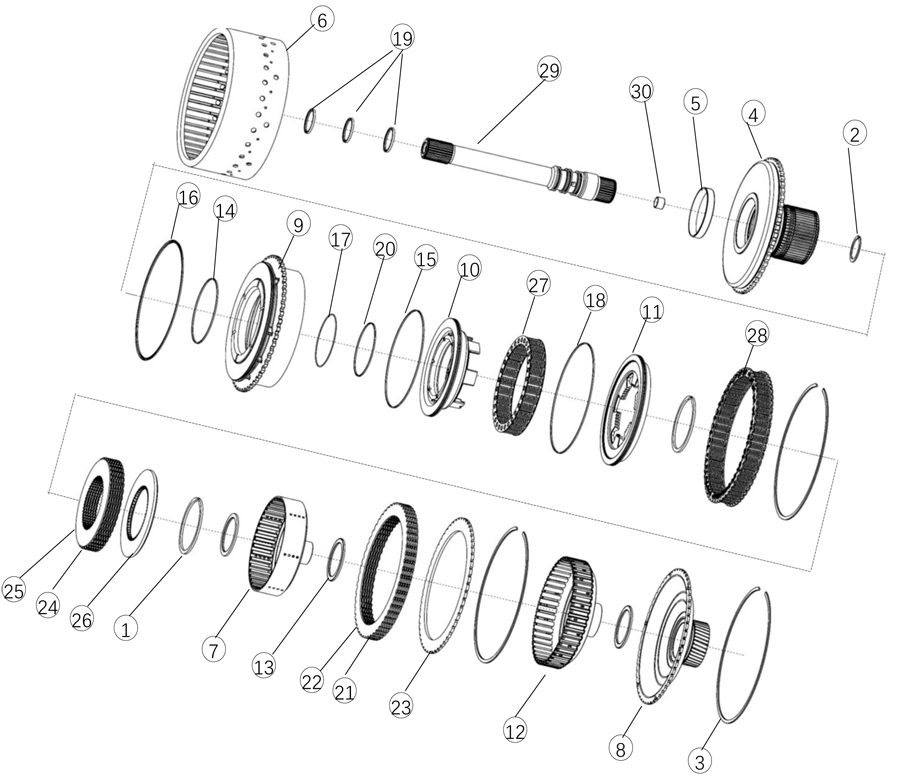

18
|
82203200
|
Сцепление в сборе
|
1
|
|
19
|
459-1195
|
Упорный подшипник
|
1
|
|
20
|
82202116-1
|
Прокладка регулировочная
|
1
|
|
21
|
82204133
|
Прокладка бумажная
|
1
|
|
22
|
82201255
|
Прокладка бумажная
|
1
|
|

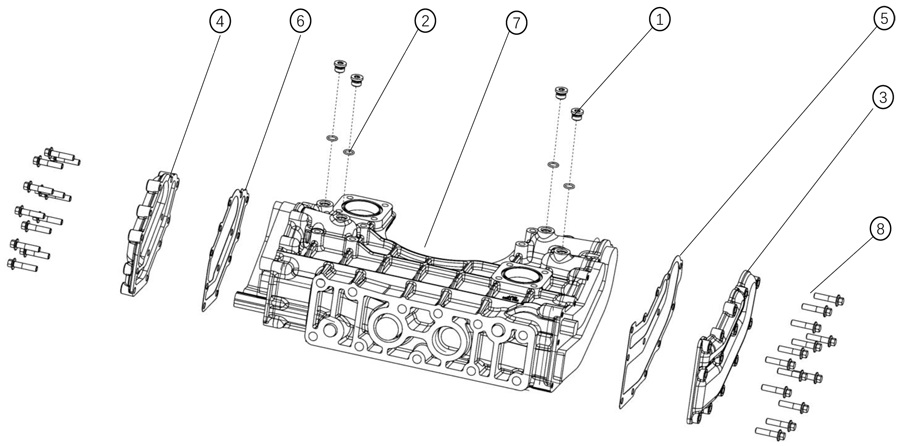

23
|
82208811
|
Кронштейн маслообменника в сборе
|
1
|
|
24
|
82121257
|
Кольцо уплотнительное
|
4
|
|
25
|
82121258
|
Кольцо уплотнительное
|
2
|
|
26
|
82121259
|
Кольцо уплотнительное
|
2
|
|
27
|
EU-82128810
|
Теплообменник
|
1
|
|
28
|
82121262
|
Патрубок теплообменника
|
2
|
|
29
|
Q1840845T
|
Болт с шестигранной головкой
|
16
|
|
30
|

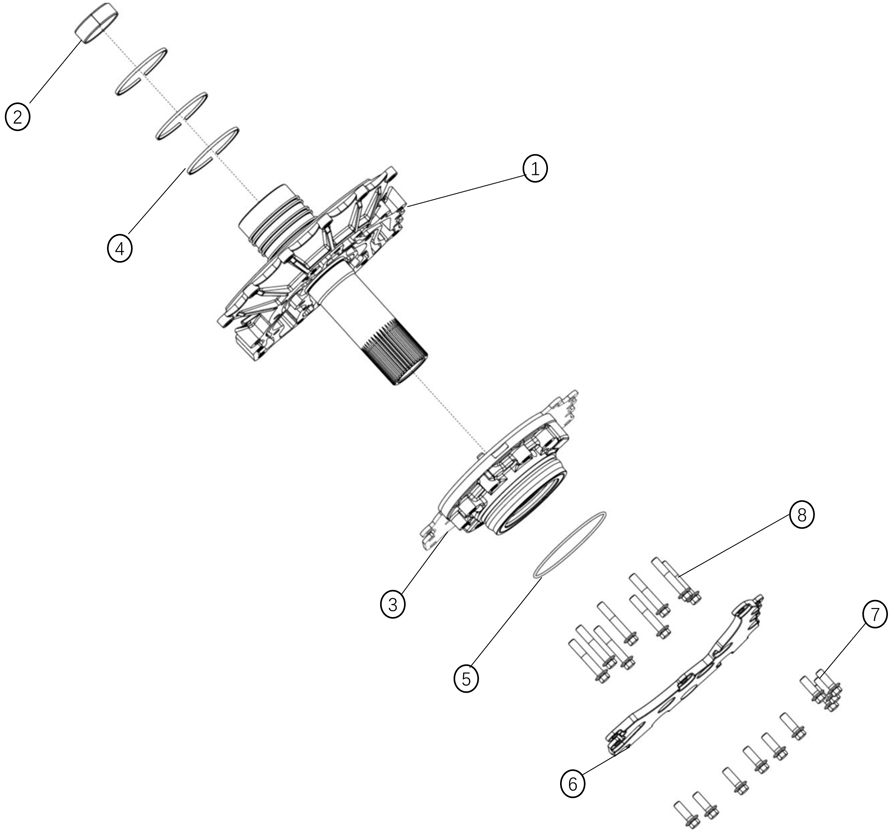

82204100
|
Передняя опорная пластина в сборе
|
1
|
|
31
|
Q1841065T
|
Болт с шестигранной головкой
|
6
|
|
32
|
Q1841030T
|
Болт с шестигранной головкой
|
6
|
|

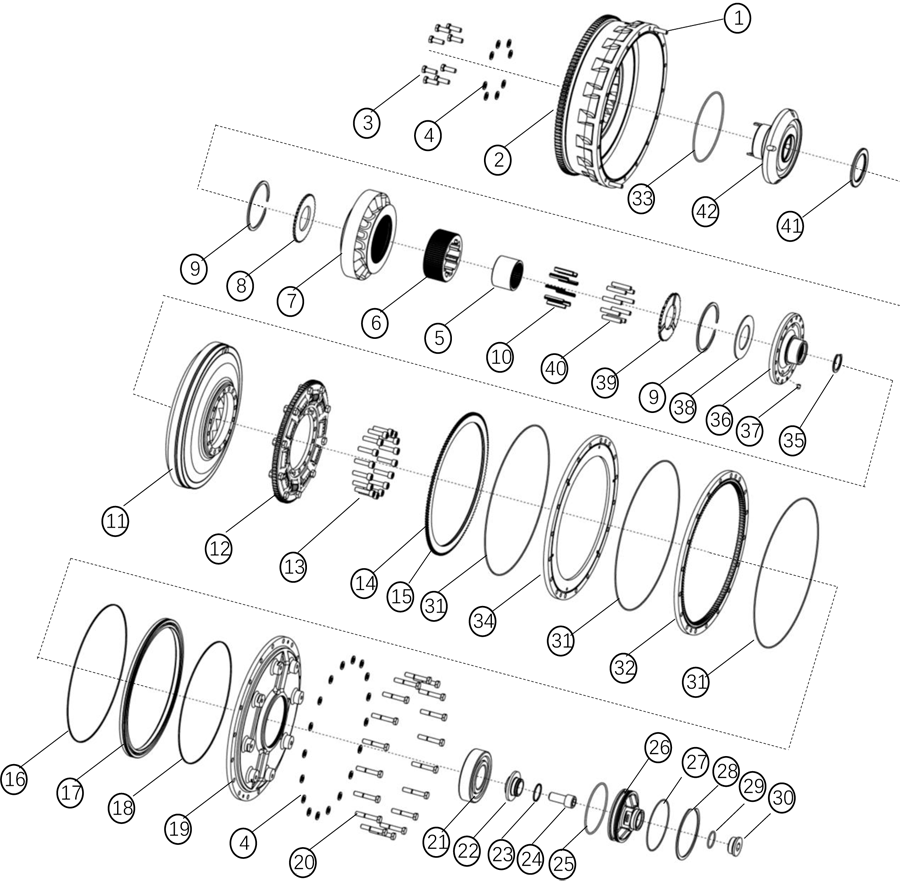

33
|
82201100
|

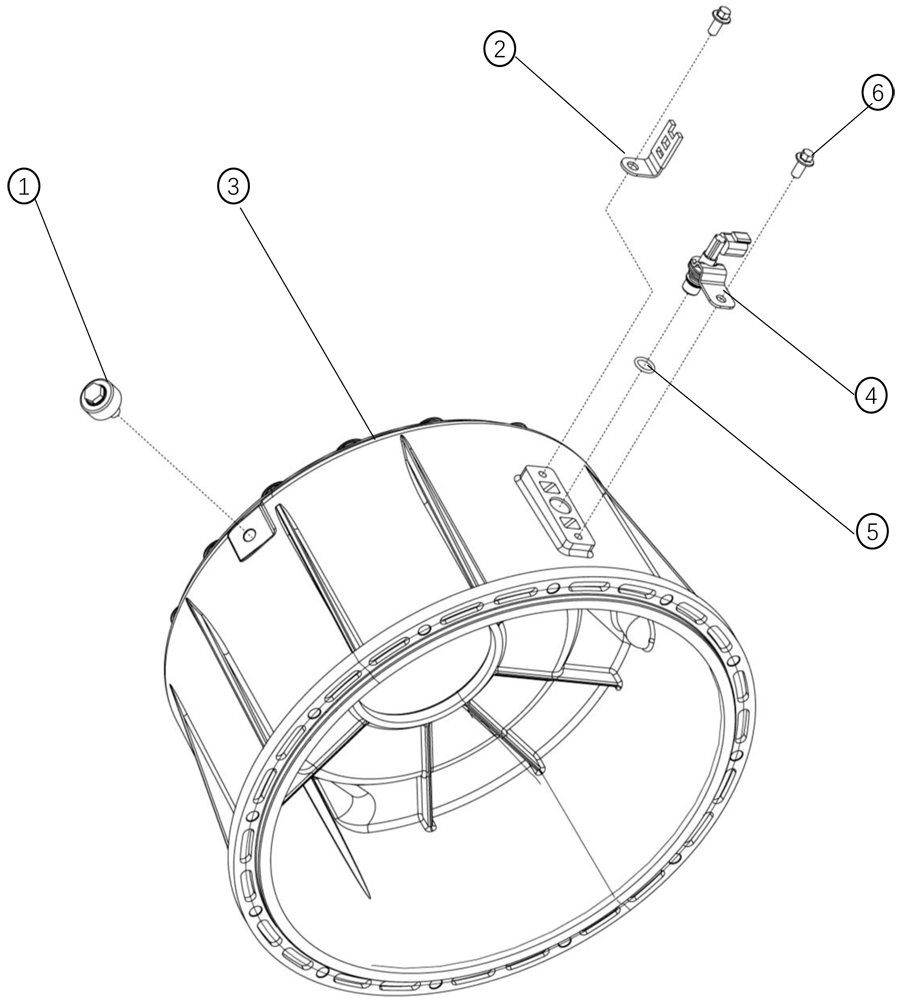

Корпус гидротрансформатора в сборе
|
1
|
|
34
|
Q1841035T
|
Болт с шестигранной головкой
|
21
|
|
36
|
82128710-1
|

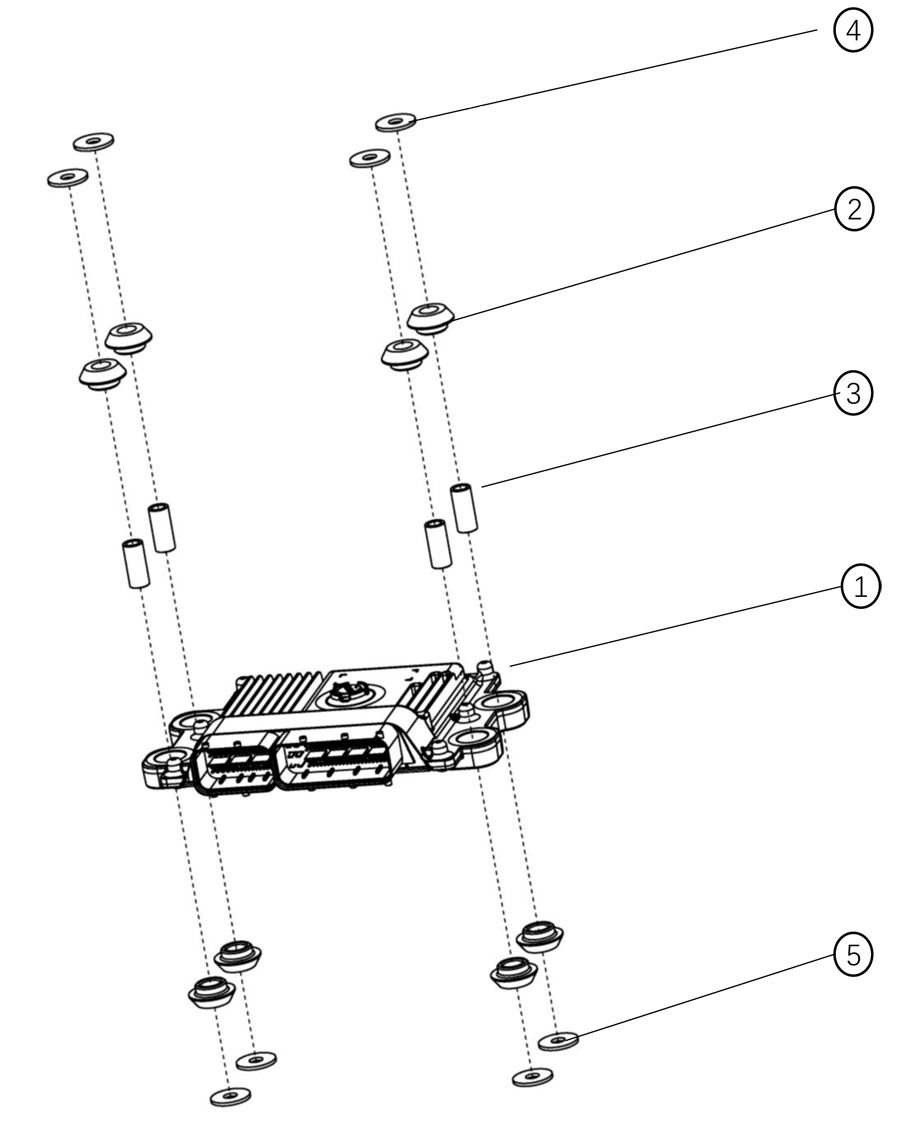

Блок управления в сборе
|
1
|
|
37
|
82201252
|
Распорка
|
2
|
|
38
|
Q1840850T
|
Болт с шестигранной головкой
|
2
|
|
39
|
82201258
|
Болт с шестигранной головкой
|
2
|
|

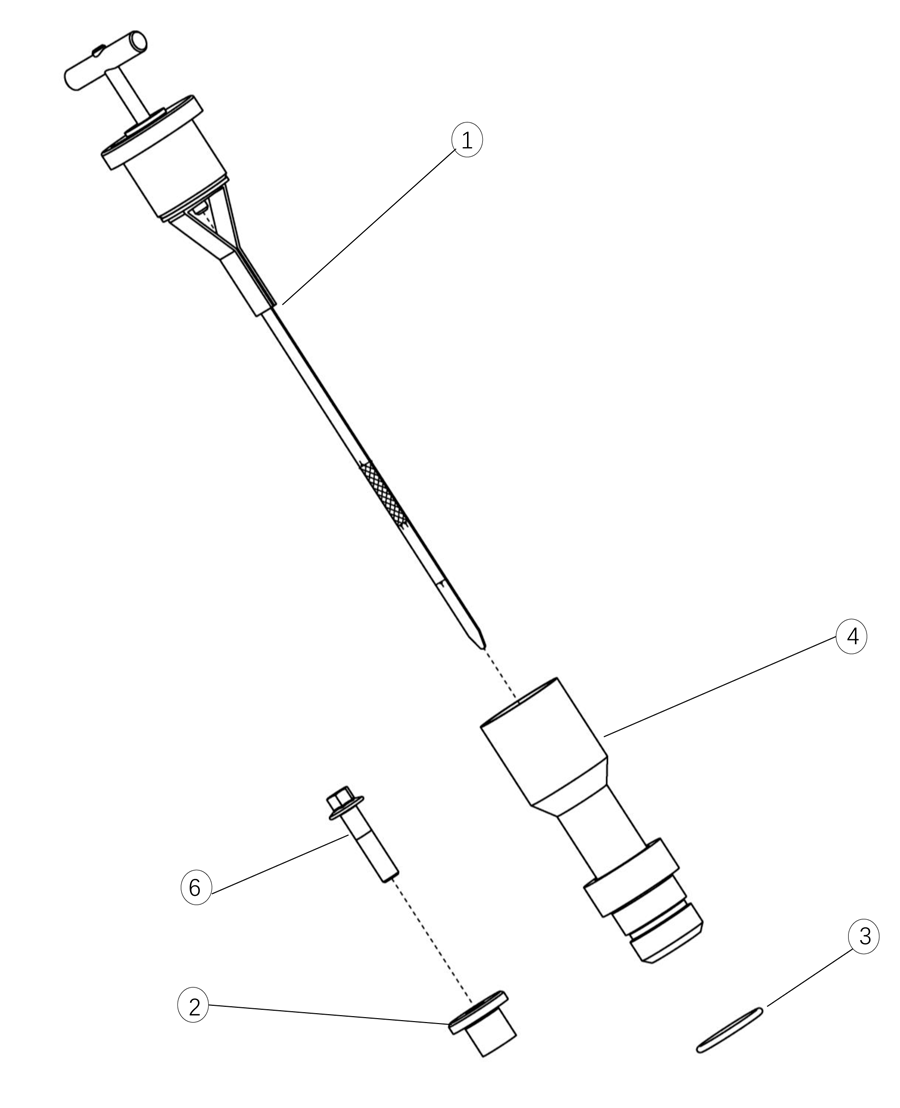

40
|
82204500
|
Щуп масляный в сборе
|
1
|
|
41
|
82203587
|
Фланец
|
1
|
|
42
|
82123588
|
Кольцо уплотнительное
|
1
|
|
43
|
82203589
|
Фланцевая крышка
|
1
|
|
44
|
82201261
|
Болт с шестигранной головкой
|
1
|
|
45
|
82202022
|
Зажим
|
3
|
|
46
|
Q1841025T
|
Болт
|
3
|
|
47
|
82202021-1
|
Табличка
|
1
|
|
48
|
82202023
|
Пылезащитный колпачок
|
2
|
|
49
|
FQLS0512H130T
|
Болт с шестигранной головкой
|
11
|
|
50
|

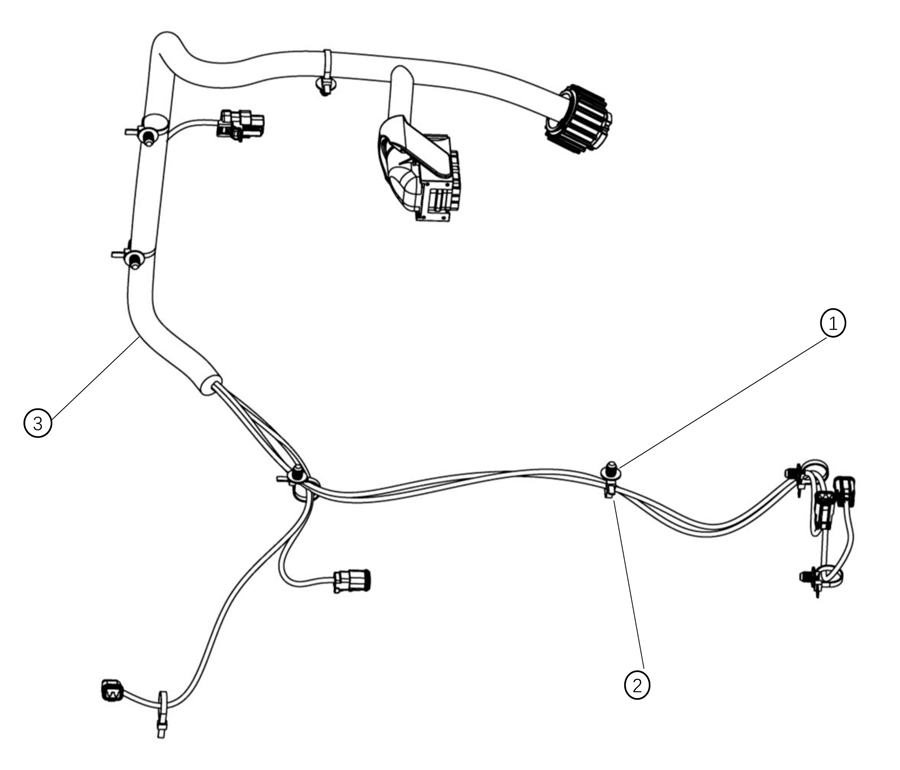

82208525-1
|
Внешний жгут проводов в сборе
|
1
|
|

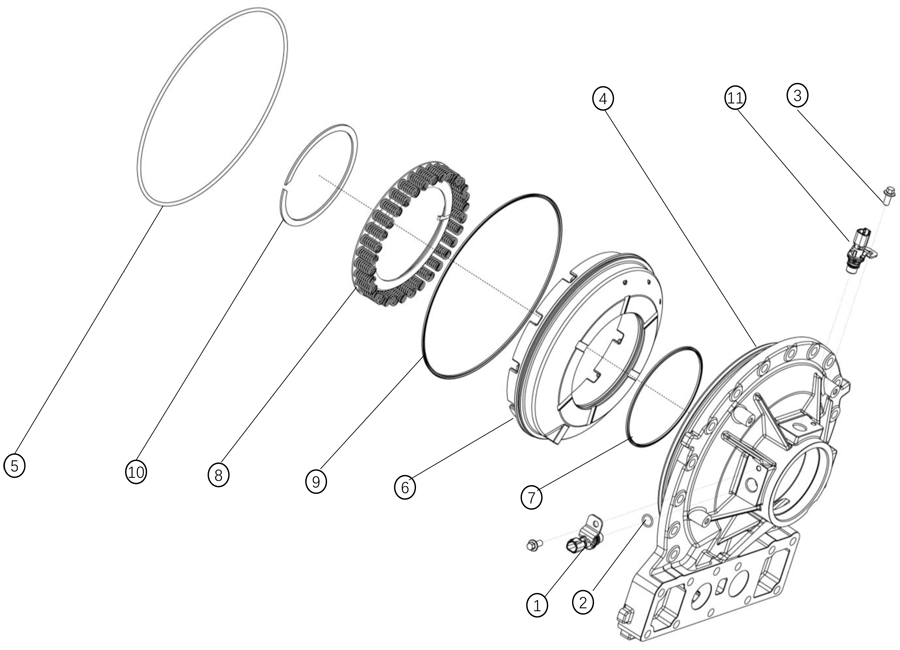

51
|
82201110
|
Крышка задняя в сборе
|
1
|
|
52
|
82121266
|
Болт с шестигранной головкой
|
15
|
|
53
|
82206102
|
Маслонаправляющее кольцо
|
1
|

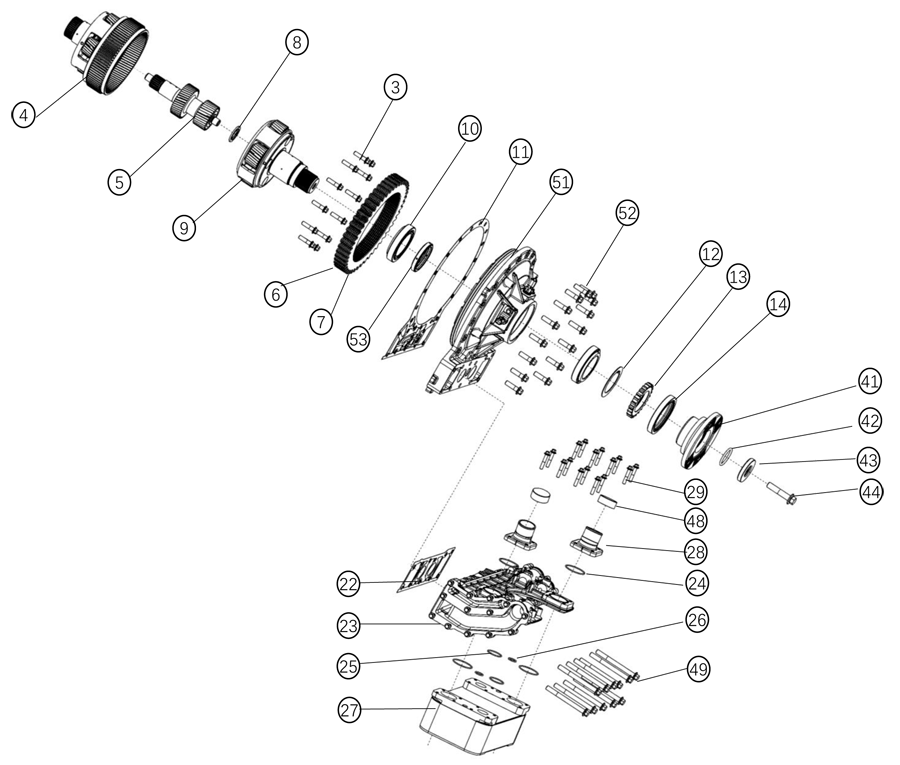

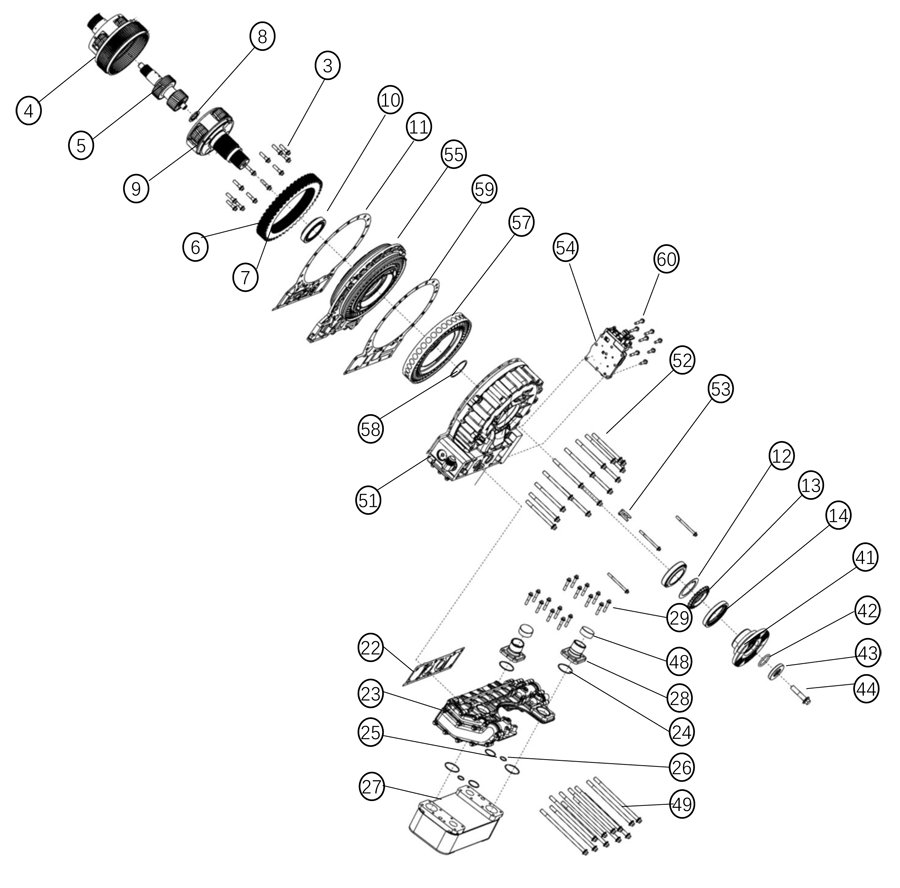

АКПП FC6A145 в сборе (ретардер)


|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
82201200
|
Корпус КПП в сборе
|
1
|
|
2
|
293-9088
|
Тормоз в сборе
|
1
|
|
3
|
Q150B1040TF2
|
Болт с шестигранной головкой
|
12
|
| |
Q401B10T28F2
|
Прокладка
|
12
|
|
4
|
82203520
|
Второй планетарный механизм в сборе
|
1
|
|
5
|
82208112
|
Главный вал
|
1
|
|
6
|
82203137
|
Двойной диск
|
8
|
|
7
|
82203136
|
Фрикционная пластина С5
|
7
|
|
8
|
82203536
|
Упорный подшипник
|
1
|
|
9
|
82203530
|
Третий планетарный механизм в сборе
|
1
|
|
10
|
82203586
|
Конический роликовый подшипник
|
1
|
|
11
|
82204132
|
Прокладка бумажная
|
1
|
|
12
|
82123584
|
Шайба стопорная
|
1
|
|
13
|
82203585
|
Стопорный болт
|
1
|
|
14
|
82123586
|
Сальник
|
1
|
|
15
|
82204400
|
Масляный поддон в сборе
|
1
|
|
16
|
Q1841070T
|
Болт с шестигранной головкой
|
31
|
|
17
|
82203510
|
Первый планетарный механизм в сборе
|
1
|
|
18
|
82203200
|
Сцепление в сборе
|
1
|
|
19
|
459-1195
|
Подшипник упорный
|
1
|
|
20
|
82202116-1
|
Прокладка регулировочная
|
1
|
|
21
|
82204133
|
Прокладка бумажная
|
1
|
|
22
|
82201255
|
Прокладка бумажная
|
1
|
|
23
|
EU-82208811
|
Кронштейн теплообменника в сборе
|
1
|
|
24
|
82121257
|
Кольцо уплотнительное
|
4
|
|
25
|
82121258
|
Кольцо уплотнительное
|
2
|
|
26
|
82121259
|
Кольцо уплотнительное
|
2
|
|
27
|
82128810
|
Теплообменник
|
1
|
|
28
|
82121262
|
Разъем
|
1
|
|
29
|
Q1840845T
|
Болт с шестигранной головкой
|
16
|
|
30
|
82204100
|
Передняя опорная пластина в сборе
|
1
|
|
31
|
Q1841065T
|
Болт с шестигранной головкой
|
6
|
|
32
|
Q1841030T
|
Болт с шестигранной головкой
|
6
|
|
33
|
82201100
|
Корпус гидротрансформатора в сборе
|
1
|
|
34
|
Q1841035T
|
Болт с шестигранной головкой
|
21
|
|
36
|
82128710-1
|
Блок управления
|
1
|
|
37
|
82201252
|
Распорка
|
2
|
|
38
|
Q1840850T
|
Болт с шестигранной головкой
|
2
|
|
39
|
82201258
|
Болт с шестигранной головкой
|
5
|
|
40
|
82204500
|
Щуп масляный в сборе
|
1
|
|
41
|
82203587
|
Фланец
|
1
|
|
42
|
82123588
|
Кольцо уплотнительное
|
1
|
|
43
|
82203589
|
Фланцевая крышка
|
1
|
|
44
|
82201261
|
Болт с шестигранной головкой
|
1
|
|
45
|
CX28-1501915
|
Держатель
|
3
|
|
46
|
Q1841025T
|
Болт с шестигранной головкой
|
3
|
|
47
|
82202021-1
|
Табличка
|
1
|
|
48
|
82202023
|
Пылезащитный колпачок
|
2
|
|
49
|
82201256-1
|
Болт с шестигранной головкой
|
11
|
|
50
|
EU-82208525
|
Внешний жгут проводов в сборе
|
1
|
|
51
|
82206200
|

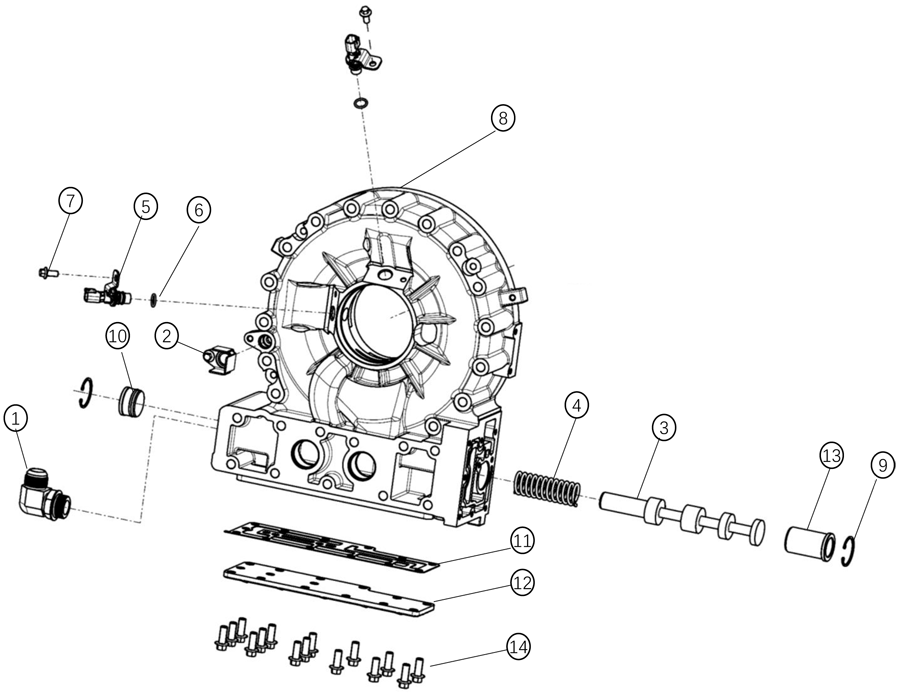

Задняя крышка ретардера в сборе
|
1
|
|
52
|
82201257
|
Болт с шестигранной головкой
|
15
|
|
53
|
81818526
|
Зажим
|
1
|
|
54
|
82126300
|

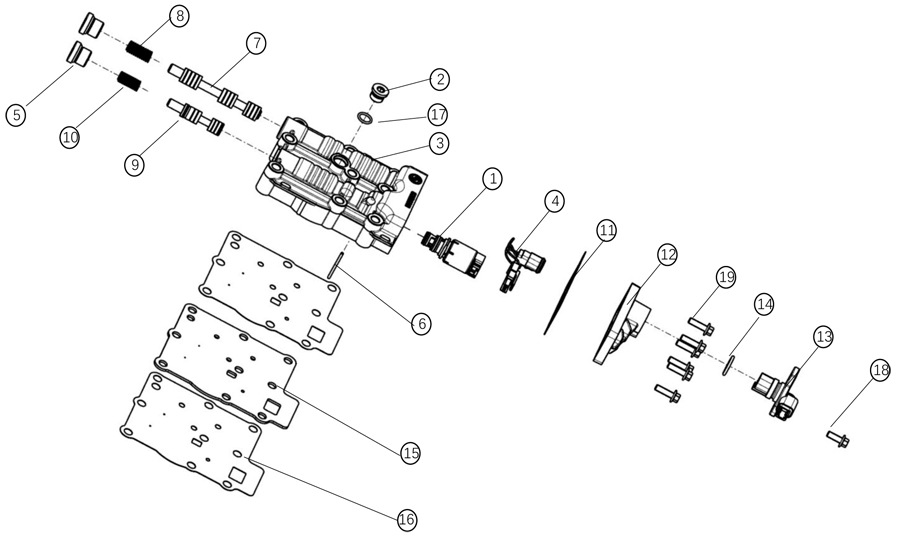

Клапан управления замедлителем в сборе
|
1
|
|

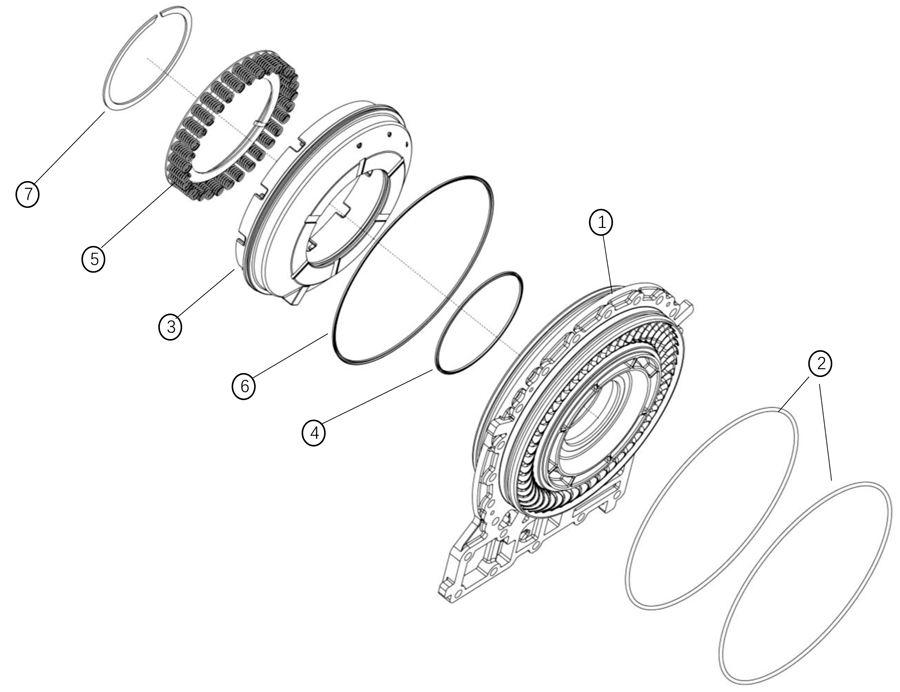

55
|
82201300
|
Статор замедлителя в сборе
|
1
|
|

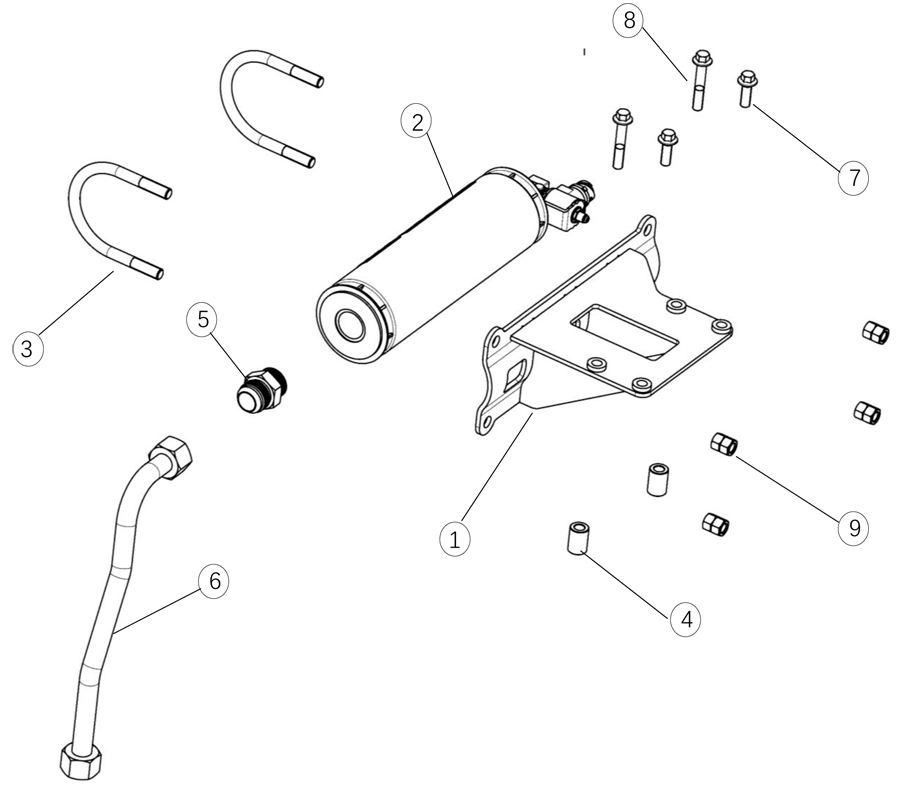

56
|
82204810
|
Аккумулятор в сборе
|
1
|
|
57
|
82206100
|

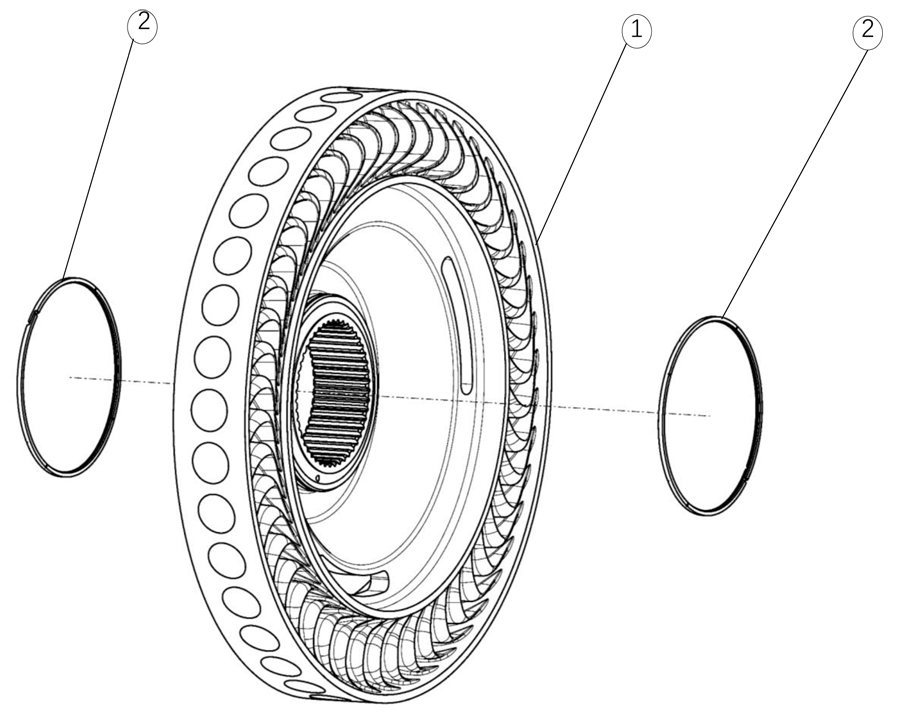

Ротор замедлителя в сборе
|
1
|
|
58
|
82206105-1
|
Прокладка регулировочная
|
1
|
|
59
|
82206106
|
Прокладка бумажная
|
1
|
|
60
|
Q1840835T
|
Болт с шестигранной головкой
|
3
|

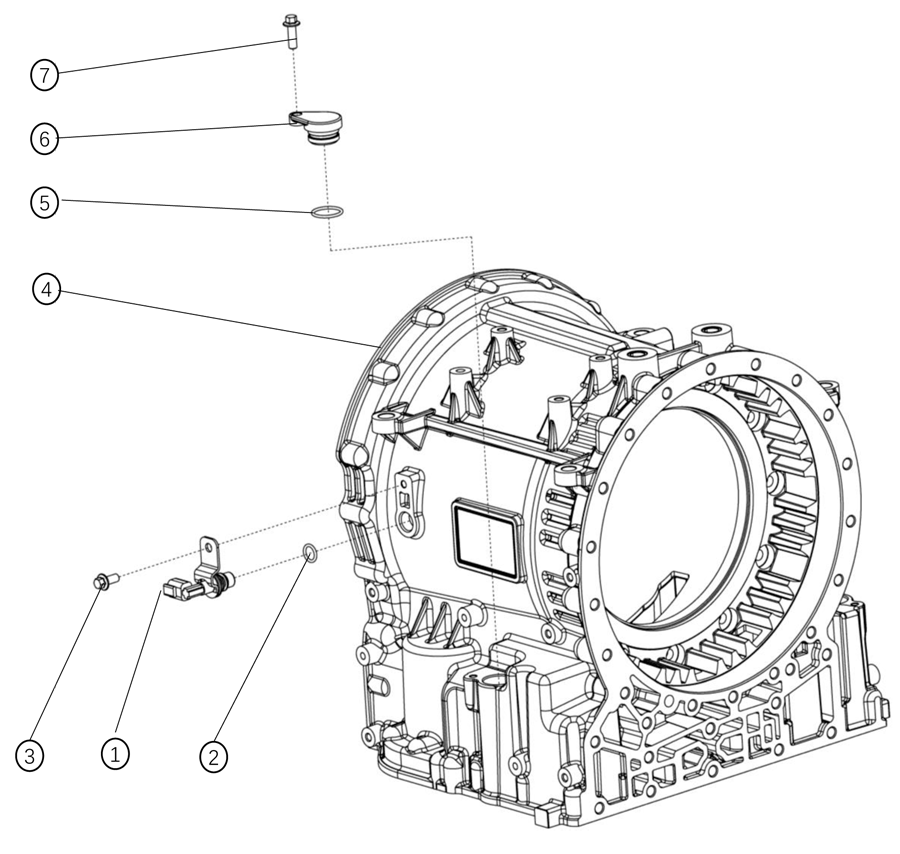

Корпус АКПП FC6A145 в сборе
82201200

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
191-8304
|
Датчик скорости
|
1
|
|
2
|
82201107
|
Кольцо уплотнительное
|
1
|
|
3
|
82201109
|
Болт с шестигранной головкой
|
1
|
|
4
|
EU-82201210
|
Корпус АКПП
|
1
|
|
5
|
82204504
|
Кольцо уплотнительное
|
1
|
|
6
|
82204816
|
Заглушка
|
1
|
|
7
|
Q1840825T
|
Болт с шестигранной головкой
|
1
|

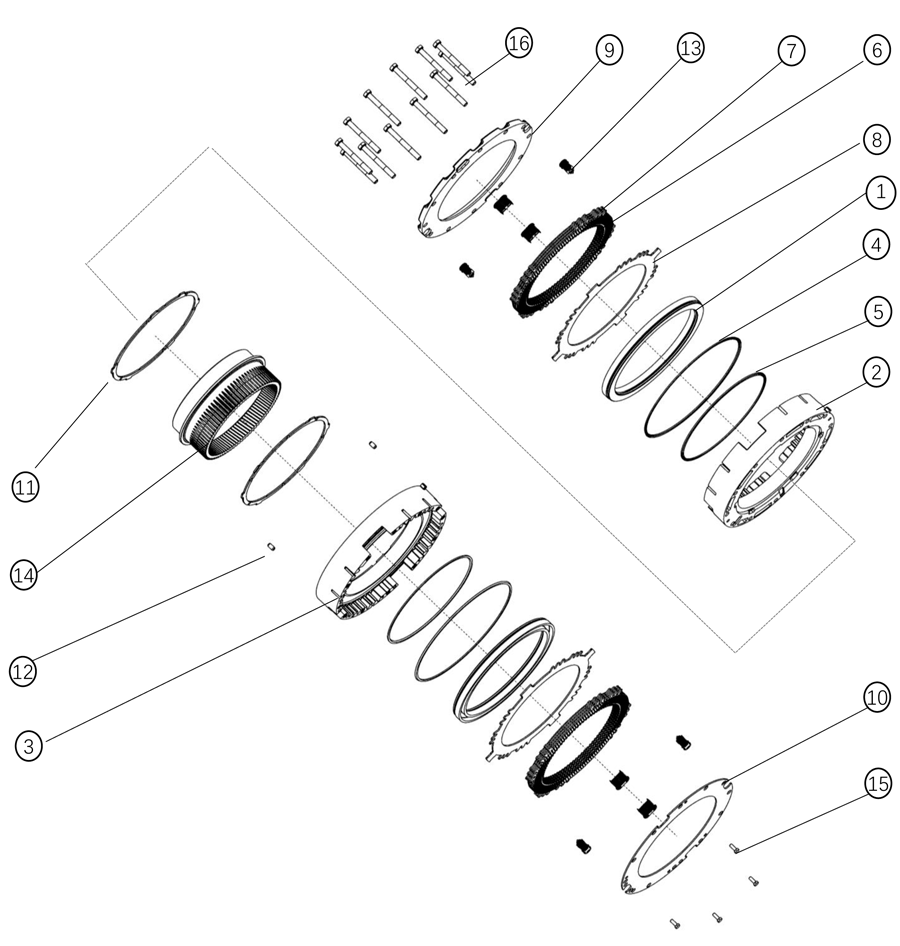

Тормоз в сборе АКПП FC6A145
293-9088

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
82203121
|
Поршень
|
1
|
|
2
|
EU-82203122
|
Корпус тормоза
|
1
|
|
3
|
EU-82203123
|
Корпус тормоза
|
1
|
|
4
|
82203124
|
Внешнее уплотнительное кольцо
|
2
|
|
5
|
82203125
|
Кольцо уплотнительное
|
2
|
|
6
|
82203131
|
Фрикционный диск
|
8
|
|
7
|
82203132
|
Двойной диск
|
6
|
|
8
|
82203133
|
Диск нажимной
|
2
|
|
9
|
82203134
|
Толстая плита
|
1
|
|
10
|
82203135
|
Тонкая плита
|
1
|
|
11
|
82203138
|
Упорная площадка
|
2
|
|
12
|
82203139
|
Штифт
|
2
|
|
13
|
82203140
|
Возвратная пружина в сборе
|
8
|
|
14
|
82203401
|
Зубчатый венец
|
1
|
|
15
|
Q150B0616TF2
|
Болт с шестигранной головкой
|
4
|
|
16
|
Q150B1090TF2
|
Болт с шестигранной головкой
|
12
|

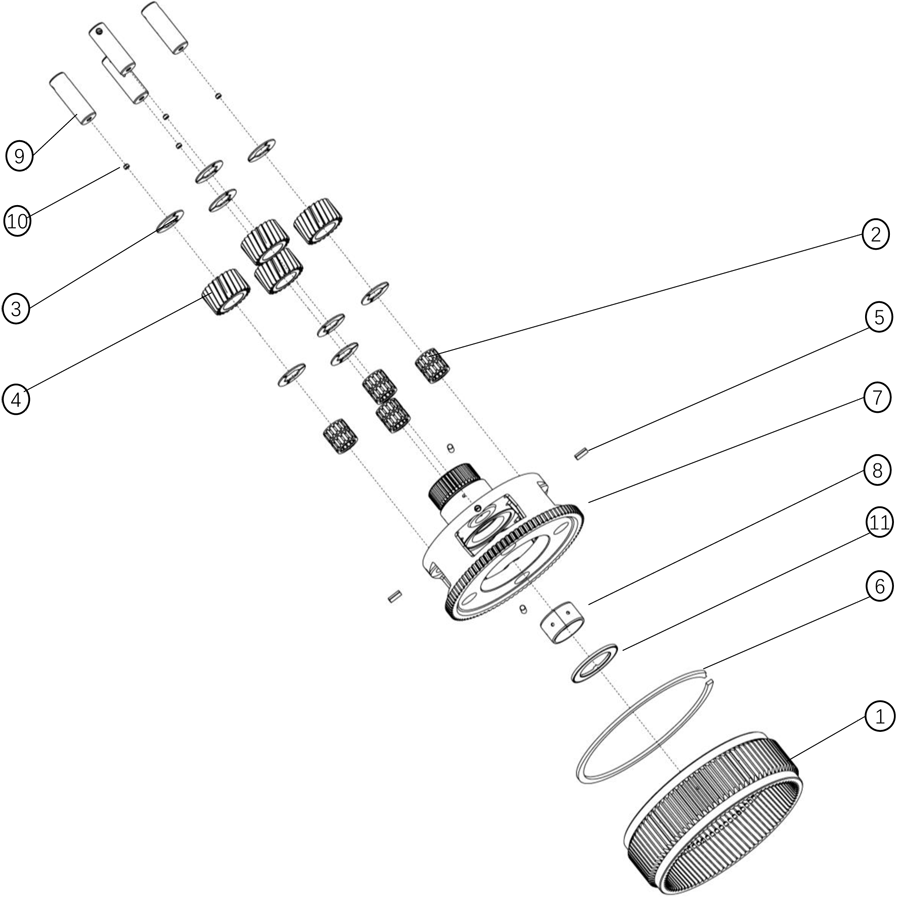

Второй планетарный механизм в сборе АКПП FC6A145
82203520

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
EU-82203403
|
Зубчатый венец
|
1
|
|
2
|
82203514
|
Подшипник игольчатый
|
8
|
|
3
|
82203515
|
Шайба упорная
|
8
|
|
4
|
82203523
|
Планетарная шестерня
|
4
|
|
5
|
82203526
|
Упругий цилиндрический штифт
|
4
|
|
6
|
82203529
|
Кольцо стопорное
|
1
|
|
7
|
82203538
|
Вал планетарного механизма
|
1
|
|
8
|
82203522
|
Втулка
|
1
|
|
9
|
82203528
|
Вал планетарной шестерни
|
4
|
|
10
|
82203527
|
Металлическая заглушка
|
4
|
|
11
|
82203583
|
Подшипник упорный
|
1
|

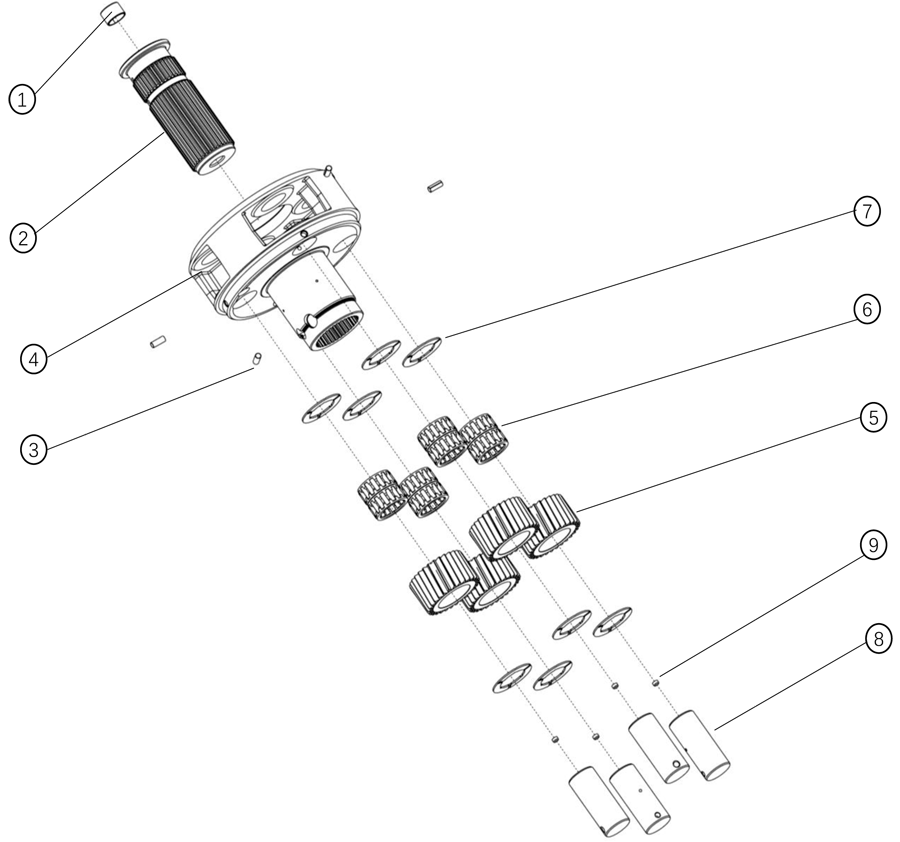

Третий планетарный механизм в сборе АКПП FC6A145
82203530-1

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
82203272
|
Втулка
|
1
|
|
2
|
82203541-1
|
Вал выходной
|
1
|
|
3
|
82203526
|
Упругий цилиндрический штифт
|
4
|
|
4
|
82203531-1
|
Корпус планетарного механизма
|
1
|
|
5
|
82203533
|
Планетарная шестерня
|
4
|
|
6
|
82203534
|
Подшипник игольчатый
|
8
|
|
7
|
82203535
|
Шайба упорная
|
8
|
|
8
|
82203538
|
Вал планетарного механизма
|
4
|
|
9
|
82203527
|
Металлическая заглушка
|
4
|

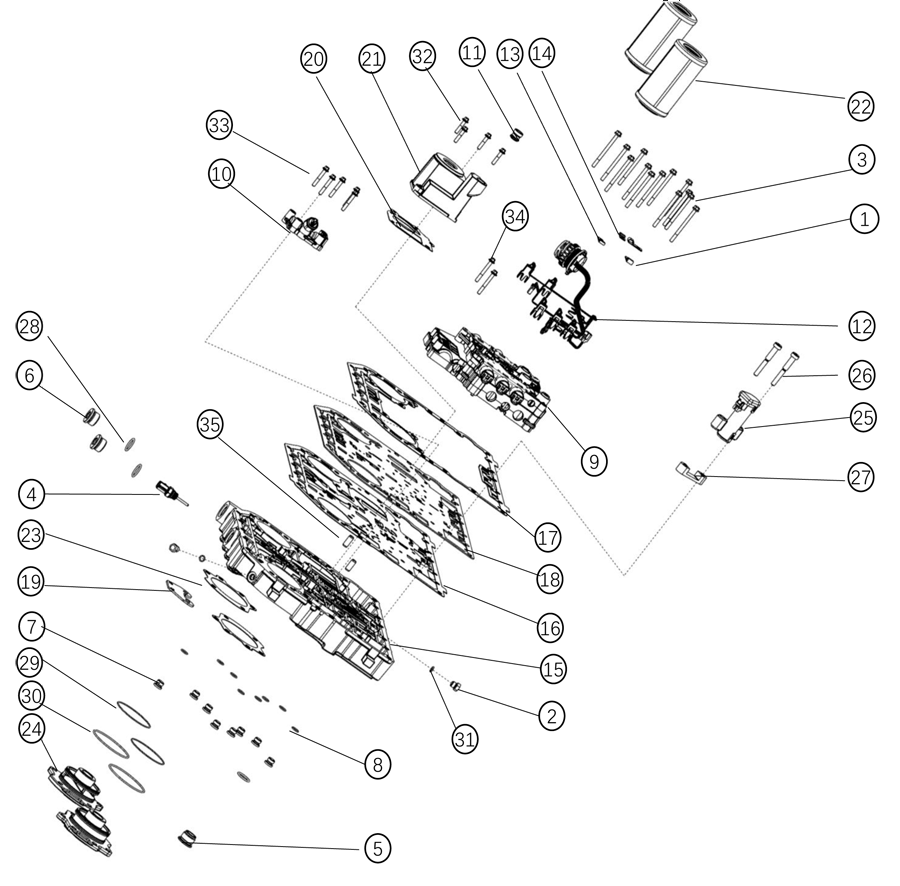

Масляный поддон в сборе АКПП FC6A145,FC6A145R
82204400

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
81814288
|
Зажим
|
2
|
|
2
|
81814406
|
Заглушка манометра КОМ
|
2
|
|
3
|
81814408
|
Болт с шестигранной головкой
|
13
|
|
4
|
256-6453
|
Датчик температуры
|
1
|
| |
82205080
|
Кольцо уплотнительное
|
1
|
|
5
|
EU-81814416
|
Пробка сливная
|
1
|
|
6
|
81814418
|
Заглушка
|
2
|
|
7
|
81814421
|
Пробка
|
8
|
|
8
|
81814422
|
Кольцо уплотнительное
|
8
|
|
9
|
82204200
|
Корпус в сборе
|
1
|
|
10
|
82204242
|
Золотниковый клапан в сборе
|
1
|
|
11
|
82204257
|
Кольцо уплотнительное
|
1
|
|
12
|
82204260
|
Внутренний жгут проводов в сборе
|
1
|
|
13
|
82204288
|
Зажим
|
1
|
|
14
|
82204289
|
Зажим
|
1
|
|
15
|
EU-82204401
|
Масляный поддон
|
1
|
|
16
|
82204403-1
|
Прокладка бумажная
|
1
|
|
17
|
82204404
|
Прокладка бумажная
|
1
|
|
18
|
82204405
|
Разделитель
|
1
|
|
19
|
82204412
|
Защитная плита
|
1
|
|
20
|
82204431
|
Прокладка фильтра грубой очистки
|
1
|
|
21
|
82204432
|
Фильтр грубой очистки масла в сборе
|
1
|
|
22
|
82204440-1
|
Фильтр тонкой очистки масла
|
2
|
|
23
|
82204441
|
Прокладка фильтра
|
2
|
|
24
|
EU-82204448
|
Седло фильтра тонкой очистки
|
2
|
|
25
|
82204471
|
Датчик уровня масла
|
1
|
|
26
|
82204472
|
Болт датчика
|
2
|
| |
83004439
|
Прокладка
|
2
|
|
27
|
82204473
|
Кронштейн датчика уровня масла
|
1
|
|
28
|
6V-5050-1
|
Кольцо уплотнительное
|
3
|
|
29
|
81814450
|
Кольцо уплотнительное
|
2
|
|
30
|
81814449
|
Кольцо уплотнительное
|
2
|
|
31
|
81814407
|
Кольцо уплотнительное
|
2
|
|
32
|
Q1840630TF2
|
Болт с шестигранной головкой
|
4
|
|
33
|
Q1840640TF2
|
Болт с шестигранной головкой
|
5
|
|
34
|
Q1840650TF2
|
Болт с шестигранной головкой
|
2
|
|
35
|
Q5211024
|
Штифт цилиндрический
|
2
|

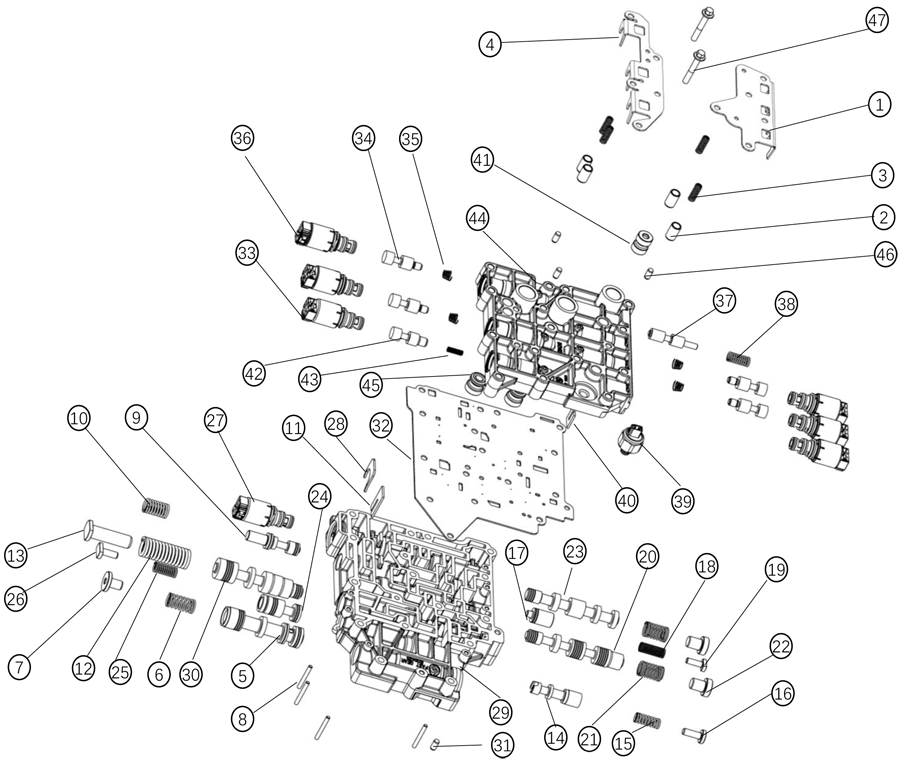

Корпус гидравлического клапана в сборе FC6A145,FC6A145R
82204200

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
81814251
|
Левая плита
|
1
|
|
2
|
81814253
|
Поршень аккумулятора
|
4
|
|
3
|
81814254
|
Пружина поршня аккумулятора
|
4
|
|
4
|
81814256
|
Правая плита
|
1
|
|
5
|
81814203
|
Клапан редукционный
|
1
|
|
6
|
81814204
|
Пружина редукционного клапана
|
1
|
|
7
|
81814205
|
Стопор редукционного клапана
|
1
|
|
8
|
81814206
|
Стопорный штифт
|
7
|
|
9
|
81814207
|
Клапан редукционный
|
1
|
|
10
|
81814208
|
Пружина редукционного клапана
|
1
|
|
11
|
81814209
|
Заслонка редукционного клапана
|
1
|
|
12
|
81814212
|
Пружина главного регулятора давления
|
1
|
|
13
|
81814213
|
Заслонка главного регулятора давления
|
1
|
|
14
|
81814214
|
Регулирующий клапан гидротрансформатора
|
1
|
|
15
|
81814215
|
Пружина регулирующего клапана гидротрансформатора
|
1
|
|
16
|
81814216
|
Заслонка регулирующего клапана гидротрансформатора
|
1
|
|
17
|
81814217
|
Клапан обратного давления
|
1
|
|
18
|
81814218
|
Пружина клапана обратного давления
|
1
|
|
19
|
81814219
|
Заслонка клапана обратного давления
|
1
|
|
20
|
81814221
|
Блокировочный клапан С1
|
1
|
|
21
|
81814222
|
Пружина блокировочного клапана
|
2
|
|
22
|
81814223
|
Заслонка клапана
|
2
|
|
23
|
81814224
|
Блокировочный клапан С2
|
1
|
|
24
|
81814227
|
Клапан давления смазки
|
1
|
|
25
|
81814228
|
Пружина клапана давления смазки
|
1
|
|
26
|
81814229
|
Заслонка клапана давления смазки
|
1
|
|
27
|
81814235
|
Пропорциональный электромагнитный клапан NL
|
1
|
|
28
|
81814236
|
Плата пропорционального электромагнитного клапана
|
1
|
|
29
|
82204201
|
Корпус гидроблока
|
1
|
|
30
|
82204211
|
Главный регулятор давления
|
1
|
|
31
|
Q5210612
|
Цилиндрический штифт
|
1
|
|
32
|
82204238
|
Стальная накладка
|
1
|
|
33
|
81814235
|
Пропорциональный электромагнитный клапан NL
|
4
|
|
34
|
81814242
|
Золотниковый клапан регулирования давления
|
4
|
|
35
|
81814243
|
Пружина золотникового клапана регулирования давления
|
4
|
|
36
|
81814245
|
Пропорциональный электромагнитный клапан NL
|
2
|
|
37
|
81814246
|
Диагностический золотниковый клапан
|
1
|
|
38
|
81814247
|
Пружина диагностического золотникового клапана
|
1
|
|
39
|
81814248
|
Датчик давления
|
1
|
|
40
|
81814249
|
Заслонка диагностического клапана
|
1
|
|
41
|
81814257
|
Уплотнительное кольцо
|
1
|
|
42
|
81814258
|
Золотниковый клапан регулирования давления
|
1
|
|
43
|
81814259
|
Пружина золотникового клапана регулирования давления
|
1
|
|
44
|
82204241
|
Корпус гидроблока
|
1
|
|
45
|
82204257
|
Кольцо уплотнительное
|
2
|
|
46
|
Q5210612
|
Цилиндрический штифт
|
3
|
|
47
|
Q1840640TF2
|
Болт с шестигранной головкой
|
2
|
Диагностический золотниковый клапан в сборе АКПП FC6A145,FC6A145R
82204242

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
81814248
|
Датчик давления
|
1
|
|
2
|
82204243
|
Корпус диагностического золотникового клапана
|
1
|
|
3
|
82204244
|
Диагностический золотниковый клапан
|
1
|
|
4
|
82204245
|
Пружина диагностического золотникового клапана
|
1
|
|
5
|
82204246
|
Поршень
|
1
|
|
6
|
82204247
|
Заслонка диагностического клапана
|
1
|
