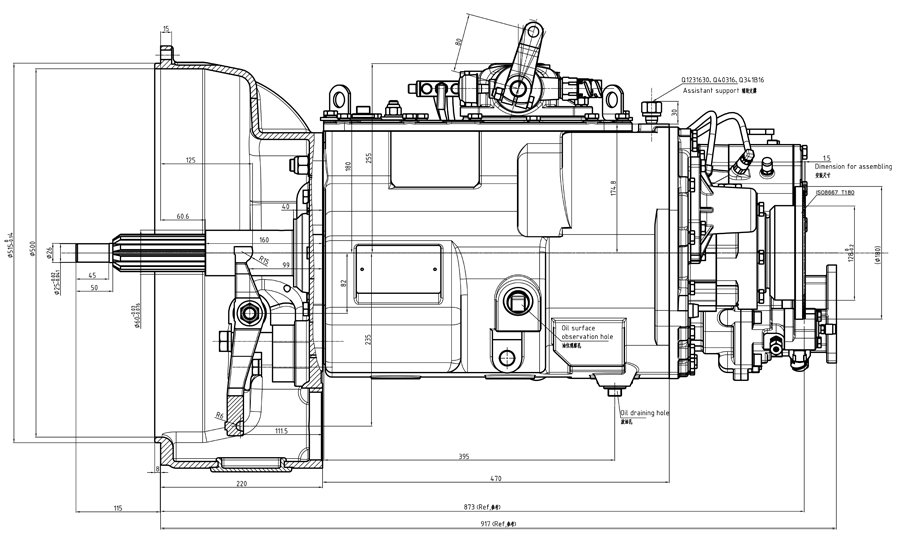

9JS135TA+QH50-G18032 Коробка передач МАЗ 9JS135TA+QH50-G18032

Тип коробки передач

Полностью синхронизированная механическая 9-ступенчатая с двумя промежуточными валами

Максимальный входной крутящий момент, Н.м

1350

Передаточные числа

1пер.-11,02; 2пер.-6,55; 3пер.-4,64; 4пер.-3,36; 5пер.-2,46; 6пер.-1,95; 7пер.-1,38; 8пер.-1,00; 9пер.-0,73

Вес, кг

280

Длинна, мм

988

№

Каталожный номер

Наименование

Кол-во

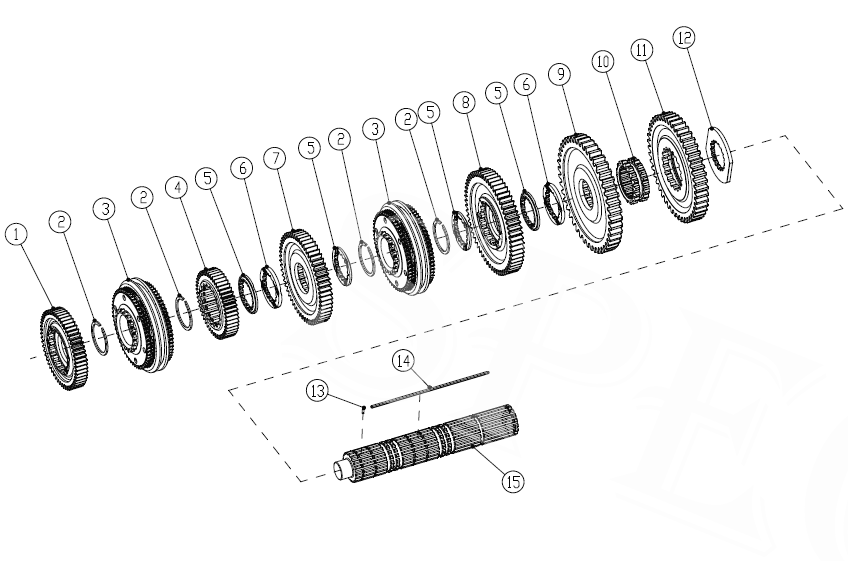

1

JS135TA-1701030

Шестерня первичного вала

1

2

16763

Кольцо стопорное

4

3

JS130T-1701180

Синхронизатор

2

4

JS135TA-1701113

Шестерня повышающей передачи вторичного вала

1

5

12JS160T-1701122

Прокладка шестерен вторичного вала

4

6

12JS160T-1701123

Прокладка шестерен вторичного вала

2

7

JS135TA-1701112

Шестерня 2-й передачи вторичного вала

1

8

JS150TA-1701111B

Шестерня 1-й передачи вторичного вала

1

9

JS150T-1701110B

Шестерня понижающей передачи вторичного вала

1

10

JS150T-1701108

Втулка вторичного вала

1

11

JS150T-1701109B

Шестерня заднего хода вторичного вала

1

12

12JS160T-1701125

Прокладка шестерни задней передачи вторичного вала

1

13

Q5280310

Палец цилиндрический упругий

1

14

JS150T-1701121B

Шпонка вторичного вала

1

15

JS150T-1701105B

Вал вторичный

1

№

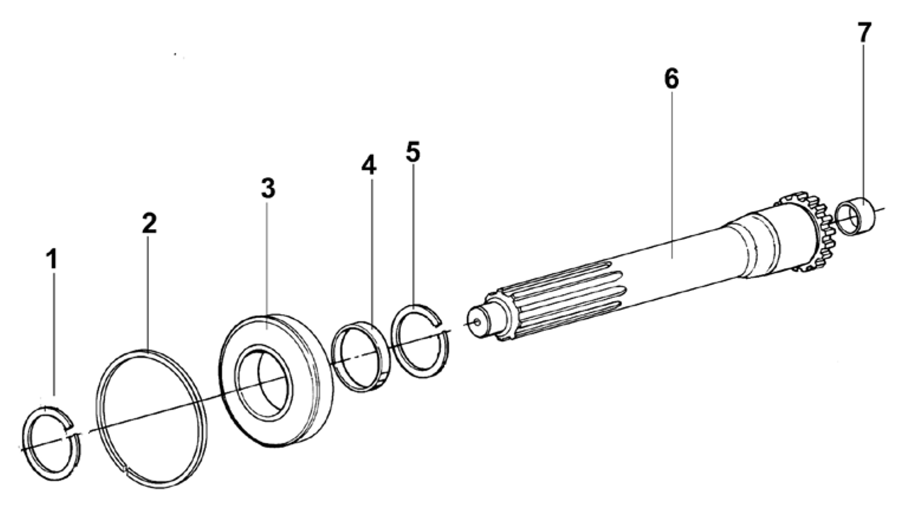

Каталожный номер

Наименование

Кол-во

1

16980

Кольцо стопорное

1

2

C01020

Кольцо стопорное

1

3

150212K

Подшипник

1

4

16463

Втулка шестерни первичного вала

1

5

14750

Кольцо стопорное

1

6

JS180A-1701030-3

Вал первичный

1

7

16566

Втулка направляющая первичного вала

1

№

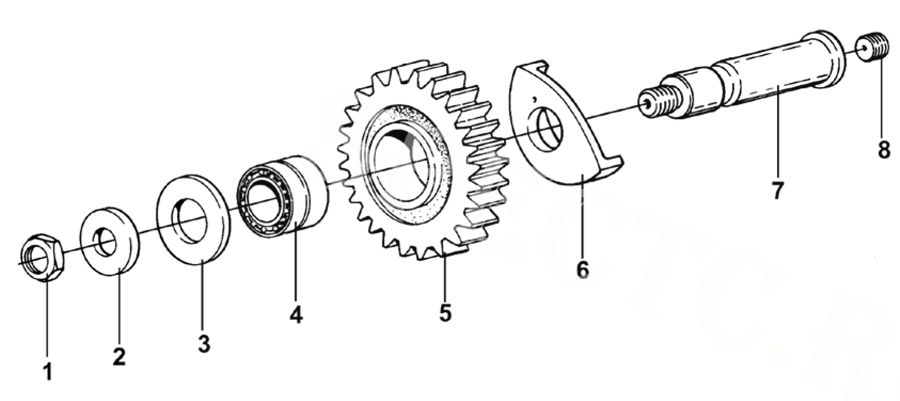

Каталожный номер

Наименование

Кол-во

1

GB890-80-M16X1.5

Гайка

2

2

14283

Прокладка промежуточного вала заднего хода

2

3

14282

Шайба промежуточного вала заднего хода

2

4

14287

Подшипник промежуточного вала заднего хода

2

5

JS150T-1701083B

Шестерня промежуточного вала заднего хода

2

6

16403

Шайба чашевидная заднего хода

2

7

16405

Вал промежуточный заднего хода

2

8

Q2821212

Заглушка

2

№

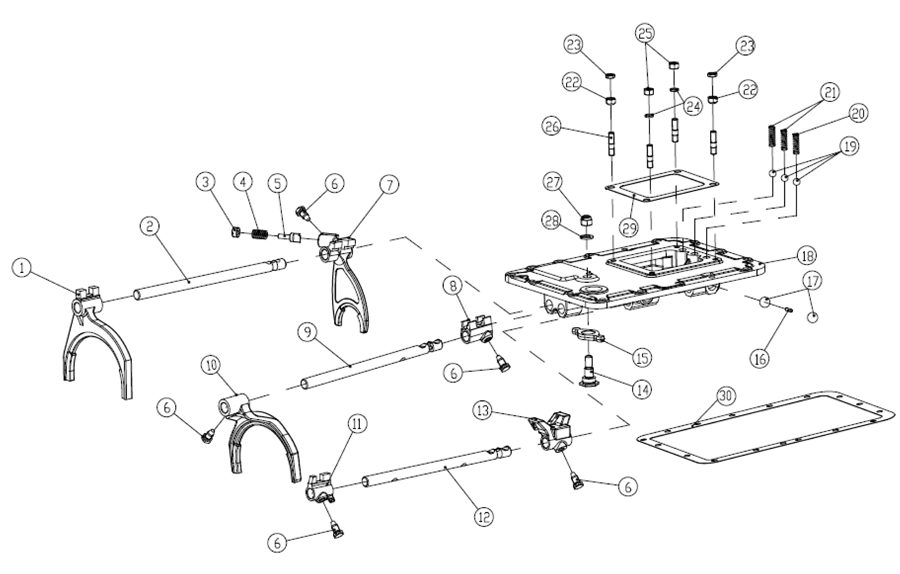

Каталожный номер

Наименование

Кол-во

1

JS150TA-1702056B

Вилка переключения 3-й и 4-й передач

1

2

JS150TA-1702064B

Шток вилки переключения пониженной и задней передач

1

3

8968

Винт блокировки заднего хода

1

4

8774

Пружина блокировки задней передачи

1

5

F99671

Палец вилки задней передачи

1

6

3220

Болт стопорный вилки переключения передач

5

7

JS150T-1702054B

Вилка переключения заднего хода

1

8

JS150T-1702052B

Головка переключения передач

1

9

JS150TA-1702065B

Шток вилки переключения передач

1

10

JS150TA-1702055B

Вилка переключения 1-й и 2-й передач

1

11

JS100A-1702054

Головка переключения 3-ей и 4-ой передачи

1

12

JS150TA-1702066B

Шток вилки переключения 3-ей и 4-ой передач

1

13

JS100A-1702053

Головка переключения передач

1

14

JS100A-1702073

Палец опорный вала

1

15

JS100A-1702072

Вилка

1

16

1634

Штифт блокировки вала вилки

1

17

19.05G100BGB-T308

Шарик стальной

2

18

JS100A-1702015

Крышка верхняя

1

19

12.7G100BGB-T308

Шарик стальной

3

20

F96084

Пружина фиксаторов штоков

1

21

F96085

Пружина фиксаторов штоков

2

22

X-1-603

Гайка

2

23

Q351B10

Гайка

2

24

Q40310

Шайба пружинная

2

25

Q361B10

Гайка

2

26

11066

Шпилька

4

27

GB889-80-M12X1.25

Гайка

1

28

Q40112

Шайба

1

29

1642

Прокладка механизма управления переключением передач

1

30

14918

Прокладка верхней крышки

1

№

Каталожный номер

Наименование

Кол-во

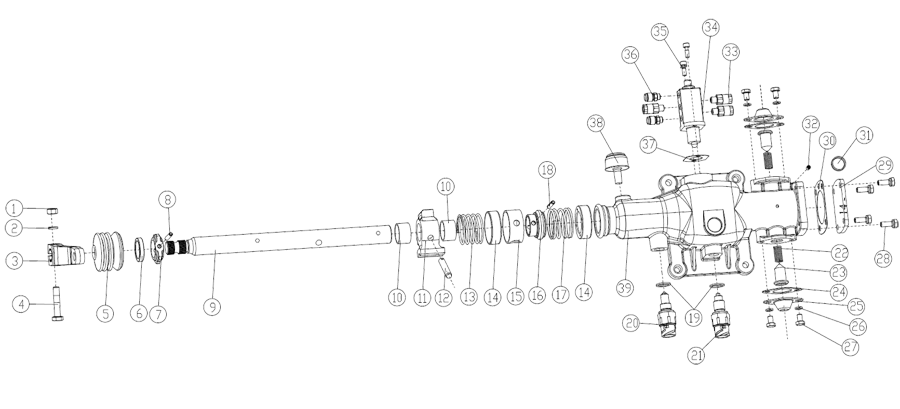

1

Q341B10

Гайка

1

2

Q40310

Шайба пружинная

1

3

F96035-64

Рычаг переключения передач

1

4

Q151B1050

Болт рычага переключения передач

1

5

F99669

Втулка (пыльник)

1

6

F91444

Манжета валика переключения передач

1

7

F99681

Блок управления переключением заднего хода

1

8

C09035

Штифт блока управления переключением заднего хода

1

9

F99679

Валик механизма управления переключением передач

1

10

F91345

Втулка механизма управления переключением передач

2

11

F99585

Держатель

1

12

C03030

Палец цилиндрический

1

13

F99983

Пружина

1

14

F99673

Опора пружины

2

15

F99674

Втулка пружинная

1

16

F99675

Фиксирующее кольцо

1

17

F96036

Пружина

1

18

C09035

Штифт блока управления переключением задней передачи

1

19

Q72318

Кольцо уплотнительное датчика

1

20

0068DS-1

Датчик заднего хода

1

21

990.12.71.0041-5

Датчик нейтрального положения выбора передач

1

22

F96037

Пружина

2

23

F99670

Палец фиксаторный

2

24

F96140

Прокладка

2

25

F96141

Крышка

2

26

Q40408

Пружинная шайба

4

27

Q151B0812

Болт

4

28

Q1420822

Болт

4

29

F99666

Крышка

1

30

F99672

Прокладка

1

31

Q72224

Заглушка механизма управления

1

32

C03004

Стопорный винт

1

33

C01051

Фитинг прямой

1

34

F99660

Клапан воздушный двойной Н-образный

1

35

QH50-4211313

Внутренний шестигранный болт с пружинной шайбой

2

36

7935-2

Сапун

2

37

F91353

Прокладка Н-образного клапана

1

38

15276

Пробка сапуна

1

39

F96194-M

Корпус механизма управления

1

№

Каталожный номер

Наименование

Кол-во

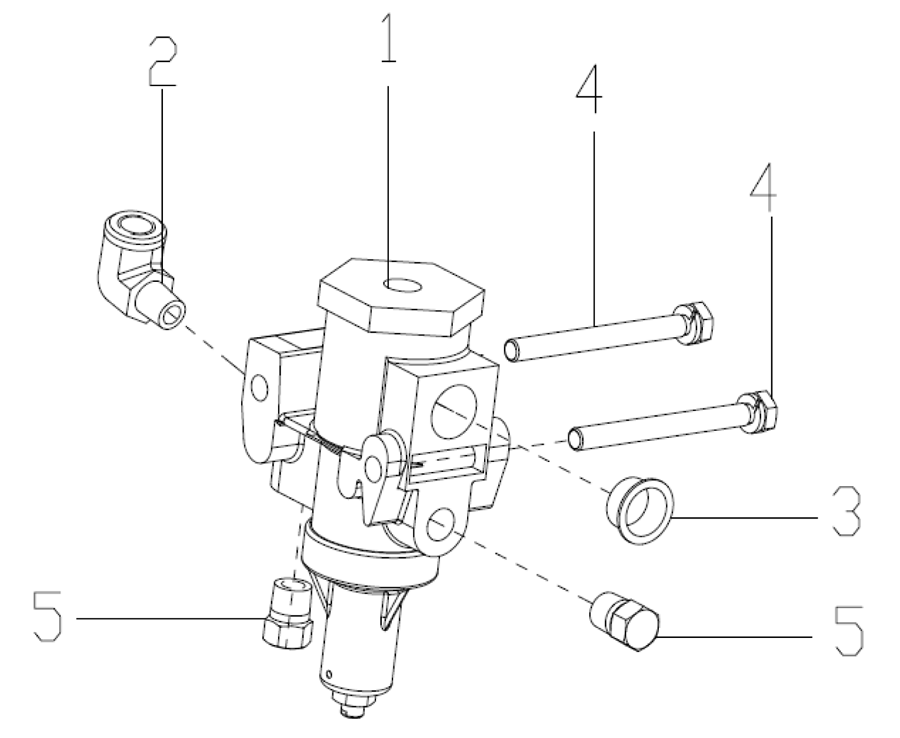

1

A-4740-1

Регулятор воздушного фильтра

1

2

C01052

Фитинг

1

3

54015

Заглушка

1

4

Q1420660

Болт

2

5

Q618B01

Пробка с шестигранной головкой

2

№

Каталожный номер

Наименование

Кол-во

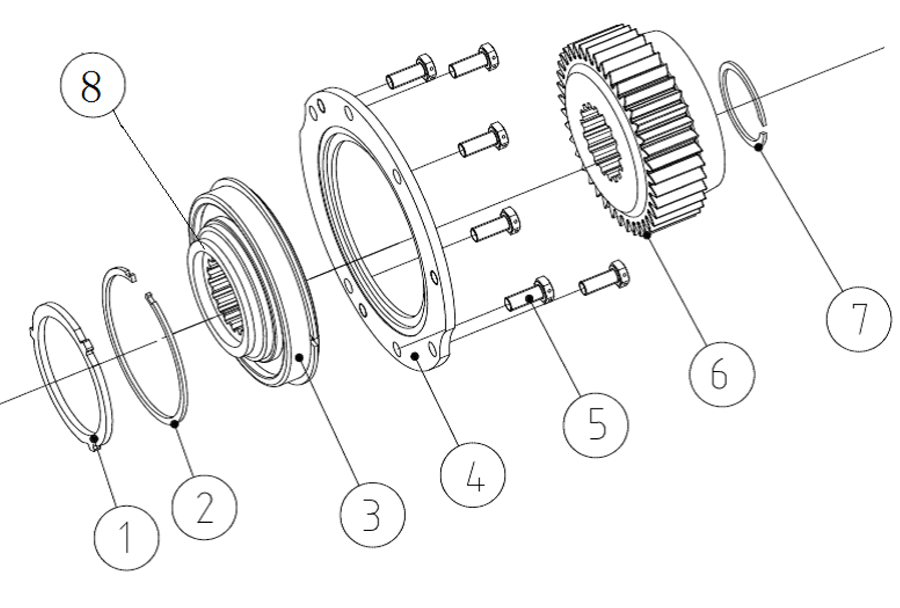

1

12JS160T-1701106

Шайба шестерни

1

2

12JS160T-1701107

Кольцо стопорное

1

3

50118

Подшипник

1

4

16138

Фланец фиксаторный подшипника демультипликатора

1

5

C09032

Болт фланца фиксаторного

6

6

JS119T-1707030B

Шестерня ведущая демультипликатора

1

7

16763

Кольцо стопорное

1

8

12JS160T-1701124

Опора подшипника

1

9

C01019

Кольцо стопорное

1

№

Каталожный номер

Наименование

Кол-во

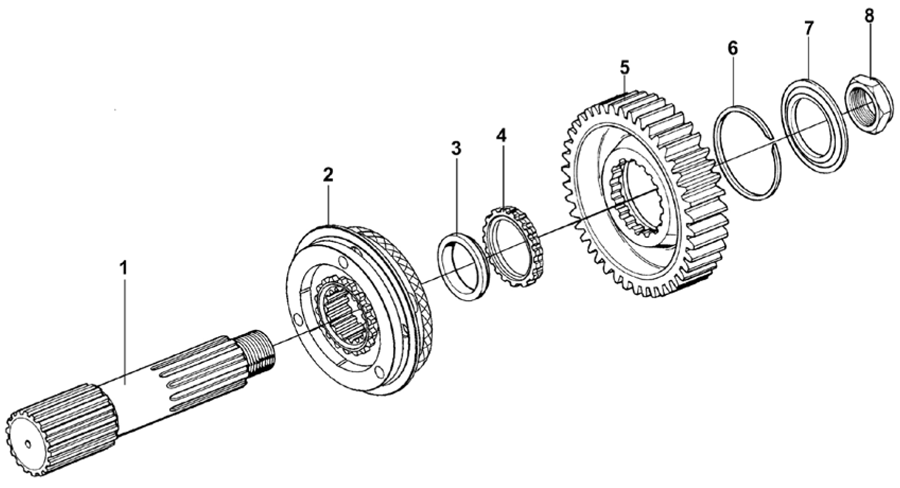

1

F99882

Вал выходной демультипликатора

1

2

A-C09005

Синхронизатор демультипликатора

1

3

14332

Шайба выходного вала демультипликатора

1

4

14331

Шайба шестерни выходного вала демультипликатора

1

5

19726

Шестерня понижающей передачи выходного вала демультипликатора

1

6

14327

Кольцо стопорное

1

7

19466

Шайба шестерни понижающей передачи выходного вала

1

8

F96006

Гайка с фланцем

1

№

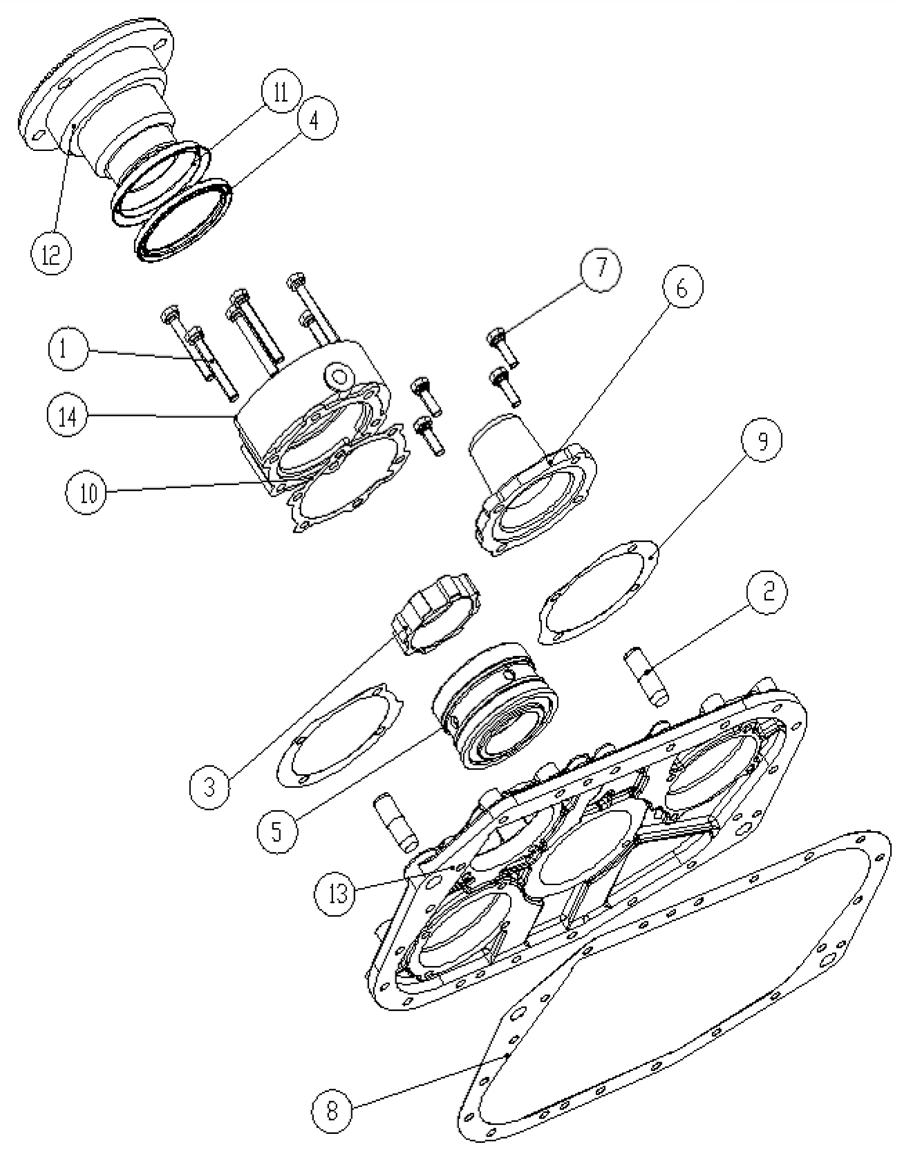

Каталожный номер

Наименование

Кол-во

1

Q1421075

Болт

6

2

14334

Штифт

2

3

JS180-1701157-2

Индуктор датчика спидометра

1

4

19109-6

Манжета крышки подшипника выходного вала

1

5

717813

Подшипник выходного вала

1

6

17376-3

Крышка удлиненного промежуточного вала

1

7

A-C09008

Болт

4

8

14335

Прокладка задней крышки

1

9

17352

Прокладка крышки промежуточного вала демультипликатора

1

10

15532

Прокладка крышки подшипника демультипликатора

1

11

F96119

Пыльник фланца

1

12

F99900-5

Фланец выходной

1

13

F99975-10

Крышка задняя

1

14

F99967-7

Крышка подшипника выходного вала демультипликатора

1

№

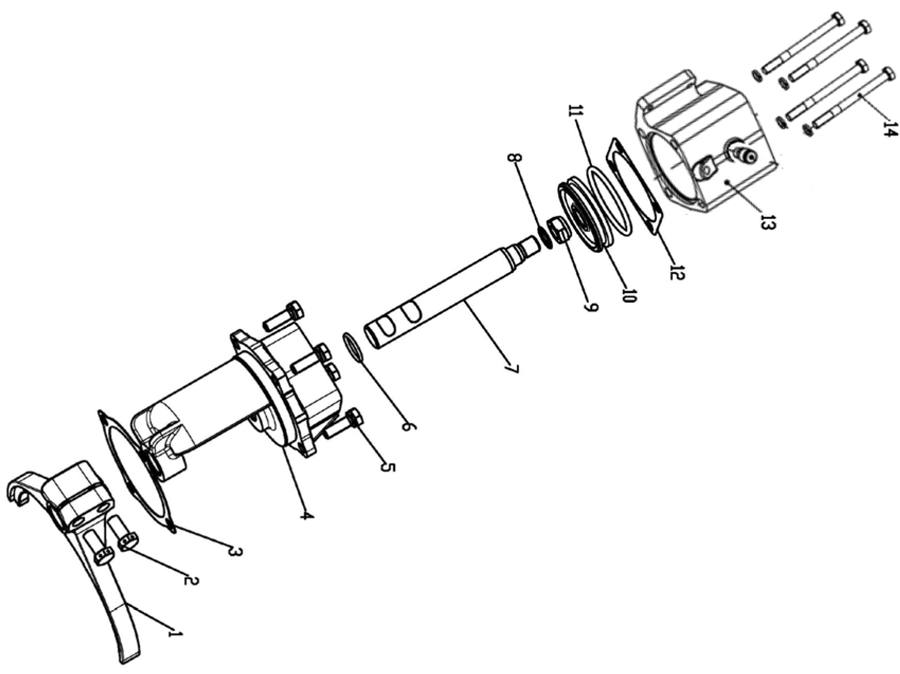

Каталожный номер

Наименование

Кол-во

1

16775-1

Вилка демультипликатора

1

2

Q171B1250

Болт вилки демультипликатора

2

3

14347

Прокладка цилиндра переключения передач

1

4

16778-4

Корпус цилиндра переключения передач

1

5

Q1421032

Болт

4

6

14765-3

Кольцо уплотнительное штока пневмоцилиндра

1

7

16993-2

Шток вилки демультипликатора

1

8

14345-3

Кольцо уплотнительное штока пневмоцилиндра

1

9

GB890-80-M16x1.5

Гайка

1

10

14341

Поршень цилиндра переключения передач

1

11

14344-7

Кольцо уплотнительное поршня цилиндра переключения передач

1

12

14349

Прокладка крышки цилиндра

1

13

QH70-4211401-17

Цилиндр нейтрального положения в сборе

1

14

Q14210115

Болт пневмоцилиндра

4

№

Каталожный номер

Наименование

Кол-во

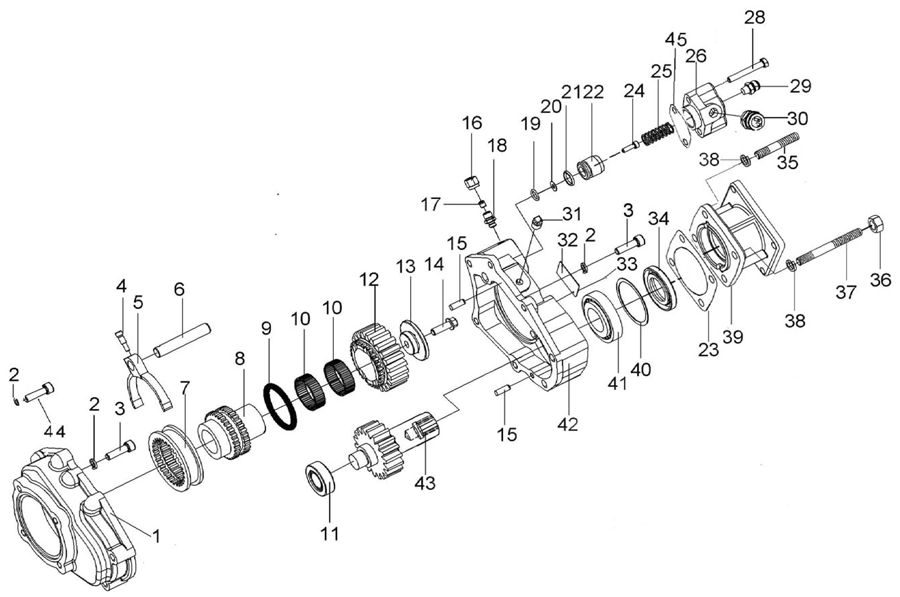

1

QH50-4211101

Корпус коробки отбора мощности

1

2

Q40310

Кольцо стопорное

2

3

QH50-4211315

Болт

5

4

QH50-4211312

Фиксаторный винт

1

5

QH50-4211301

Вилка

1

6

QH50-4211305

Вал вилки

1

7

QH50-4211302

Муфта

1

8

QH50-4211105

Пустотелый вал

1

9

QH50-4211110

Комплект опорной пружины

1

10

К505517

Подшипник игольчатый

2

11

32205

Подшипник

1

12

QH50-4211106

Входная шестерня

1

13

QH50-4211104

Опора входной шестерни

1

14

QH50-4211502

Винт

1

15

Q5210824

Штифт

2

16

Q80106

Фитинг

1

17

Q80006

Втулка

1

18

Q80406

Штуцер

1

19

QH50-4211300

Уплотнительное кольцо

1

20

QH50-4211309

Шайба

1

21

QH70J-4211300-1

Уплотнительное кольцо

1

22

QH50-4211310

Поршень

1

23

QH50-4211207

Прокладка

1

24

QH50-4211313

Винт

1

25

QH50-4211311

Возвратная пружина

1

26

QH50-4211306

Пневмоцилиндр КОМ

1

28

Q1420860

Болт

2

29

Q901

Сапун

1

30

0068DS

Датчик

1

31

Q614B03

Пробка

1

32

QH50-4211119-1

Табличка

1

33

Q5410206

Винт таблички

4

34

HG4-692-76-40X65X12

Сальник КОМ

1

35

Q129B1235

Шпилька

2

36

Q341C12

Гайка

4

37

Q129B1290

Шилька

2

38

Q40312

Стопорная шайба

4

39

QH50-4211206-1

Крышка подшипника КОМ

1

40

QH50-4211203

Шайба

1

41

30208

Подшипник

1

42

QH50-4211102

Крышка КОМ

1

43

QH50-4211201-2

Вал выходной

1

44

QH50-4211314

Болт

4

45

QH50-4211307

Прокладка

1
