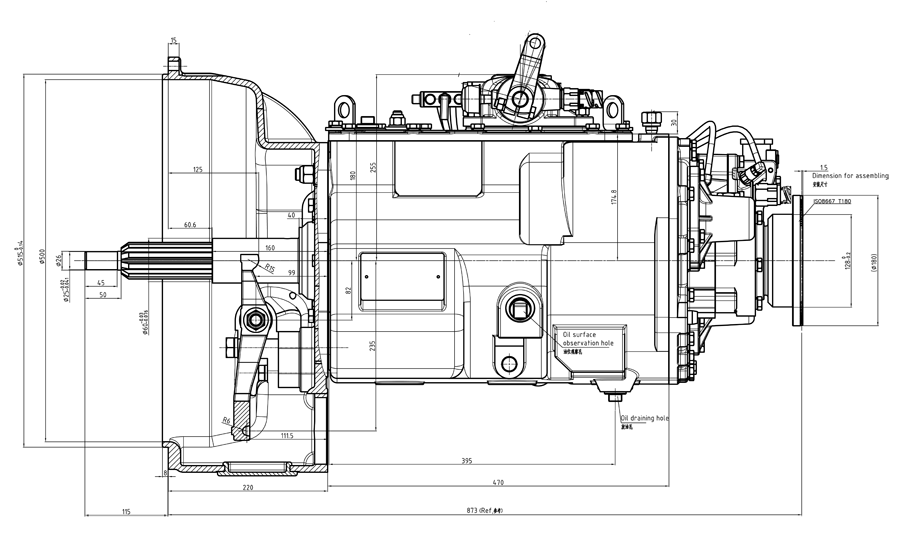

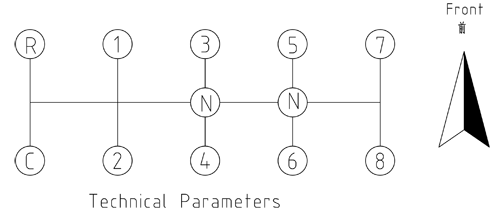

Каталог запасных частей КПП 9JS135TA-G18031
Картер сцепления и коробки передач 9JS135TA-G18031
|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
C09034
|
Болт
|
2
|
|
2
|
Q1421032M
|
Болт
|
4
|
|
3
|
JS180A-1701040-3
|
Крышка первичного вала
|
1
|
|
4
|
14311
|
Прокладка крышки первичного вала
|
1
|
|
5
|
Q1421290M
|
Болт
|
2
|
|
6
|
Q1421038M
|
Болт
|
2
|
|
7
|
GB889.2-2000-M16X15
|
Гайка
|
6
|
|
8
|
Q40116
|
Стопорная шайба
|
6
|
|
9
|
C01056
|
Шпилька картера КПП
|
6
|
|
10
|
Q151B18100
|
Болт
|
1
|
|
11
|
Q40318
|
Стопорная шайба
|
1
|
|
12
|
Q151B1450TF2
|
Болт
|
1
|
|
13
|
Q40314
|
Стопорная шайба
|
1
|
|
14
|
JS180-1601021-14
|
Вилка сцепления
|
1
|
|
15
|
GB889_2-2000-M16X1_5
|
Гайка
|
1
|
|
16
|
JS180-1601022-1
|
Шайба
|
1
|
|
17
|
JS180-1601030-3
|
Втулка
|
2
|
|
18
|
GE25ES
|
Подшипник
|
1
|
|
19
|
JS180-1601023-4
|
Вал вилки сцепления
|
1
|
|
20
|
Q701B45
|
Масленка
|
1
|
|
21
|
JS180-1601024-11
|
Опора вилки сцепления
|
1
|
|
22
|
JS180-1601016-2
|
Крышка ручного люка
|
1
|
|
23
|
JS180-1601015-6
|
Картер сцепления
|
1
|
|
24
|
20822
|
Прокладка корпуса муфты
|
1
|
|
25
|
18686-15
|
Картер КПП
|
1
|
|
26
|
6JS160T-1709588-1
|
Кольцо уплотнительное
|
2
|
|
27
|
6JS160T-1709587-1
|
Пробка масляная
|
1
|
|
28
|
Q1231630
|
Шпилька
|
2
|
|
29
|
Q40316
|
Стопорная шайба
|
2
|
|
30
|
Q341B16
|
Гайка
|
2
|
|
31
|
14373
|
Магнит
|
3
|
|
32
|
JS180-1601016-1
|
Крышка ручного люка
|
1
|
|
33
|
Q1421025
|
Болт
|
4
|

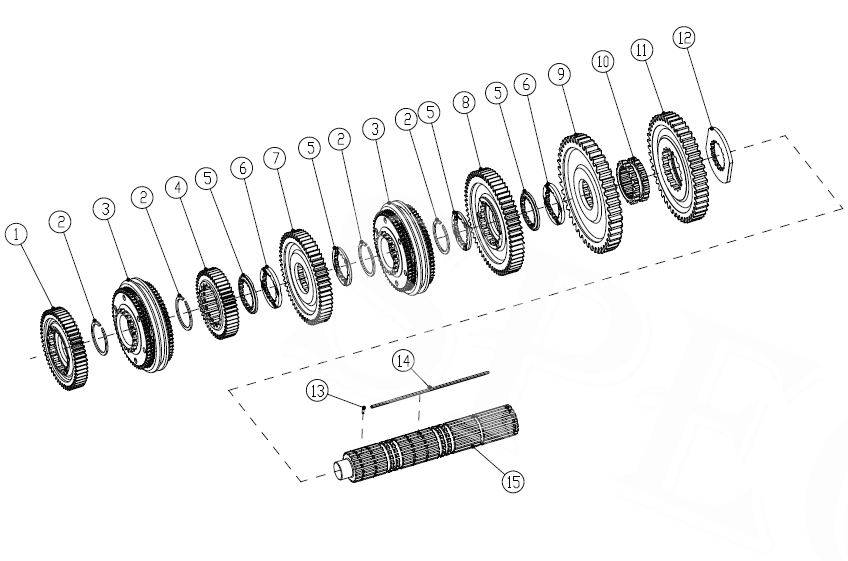

Вал вторичный КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
JS135TA-1701030
|
Шестерня первичного вала
|
1
|
|
2
|
16763
|
Кольцо стопорное
|
4
|
|
3
|
JS130T-1701180
|
Синхронизатор
|
2
|
|
4
|
JS135TA-1701113
|
Шестерня повышающей передачи вторичного вала
|
1
|
|
5
|
12JS160T-1701122
|
Прокладка шестерен вторичного вала
|
4
|
|
6
|
12JS160T-1701123
|
Прокладка шестерен вторичного вала
|
2
|
|
7
|
JS135TA-1701112
|
Шестерня 2-й передачи вторичного вала
|
1
|
|
8
|
JS150TA-1701111B
|
Шестерня 1-й передачи вторичного вала
|
1
|
|
9
|
JS150T-1701110B
|
Шестерня понижающей передачи вторичного вала
|
1
|
|
10
|
JS150T-1701108
|
Втулка вторичного вала
|
1
|
|
11
|
JS150T-1701109B
|
Шестерня заднего хода вторичного вала
|
1
|
|
12
|
12JS160T-1701125
|
Прокладка шестерни задней передачи вторичного вала
|
1
|
|
13
|
Q5280310
|
Палец цилиндрический упругий
|
1
|
|
14
|
JS150T-1701121B
|
Шпонка вторичного вала
|
1
|
|
15
|
JS150T-1701105B
|
Вал вторичный
|
1
|

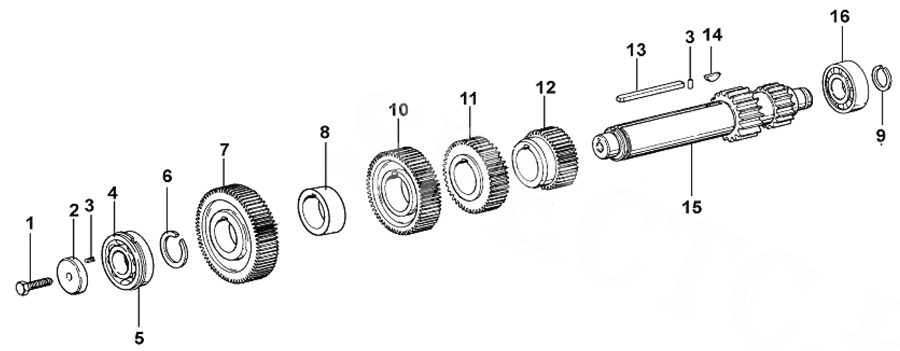

Вал промежуточный КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
Q151B1645M
|
Болт
|
2
|
|
2
|
19668
|
Отбойник промежуточного вала
|
2
|
|
3
|
Q5280514
|
Палец цилиндрический упругий
|
2
|
|
4
|
370309Y
|
Подшипник промежуточного вала
|
2
|
|
5
|
C01021
|
Кольцо стопорное промежуточного вала
|
2
|
|
6
|
19198
|
Кольцо стопорное промежуточного вала
|
2
|
|
7
|
JS135TA-1701056
|
Шестерня ведущая промежуточного вала
|
2
|
|
8
|
JS150T-1701055B
|
Втулка распорная промежуточного вала
|
2
|
|
9
|
14317
|
Кольцо стопорное
|
2
|
|
10
|
JS135TA-1701051
|
Шестерня повышающей передачи промежуточного вала
|
2
|
|
11
|
JS135TA-1701050
|
Шестерня 2-й передачи промежуточного вала
|
2
|
|
12
|
JS150TA-1701049B
|
Шестерня 1-й передачи промежуточного вала
|
2
|
|
13
|
19673
|
Шпонка промежуточного вала
|
2
|
|
14
|
X-6-E
|
Шпонка полукруглая
|
2
|
|
15
|
JS150T-1701048B
|
Вал промежуточный
|
2
|
|
16
|
102308E
|
Подшипник промежуточного вала
|
2
|

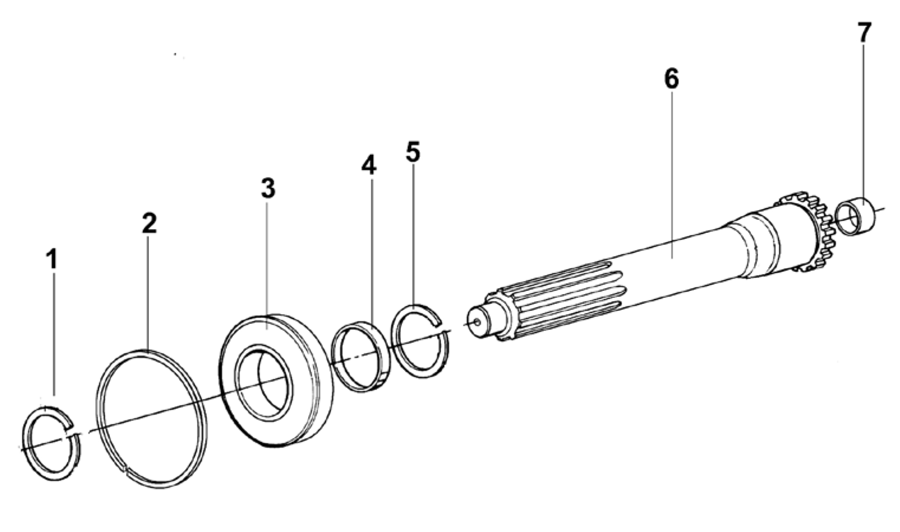

Вал первичный КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
16980
|
Кольцо стопорное
|
1
|
|
2
|
C01020
|
Кольцо стопорное
|
1
|
|
3
|
150212K
|
Подшипник
|
1
|
|
4
|
16463
|
Втулка шестерни первичного вала
|
1
|
|
5
|
14750
|
Кольцо стопорное
|
1
|
|
6
|
JS180A-1701030-3
|
Вал первичный
|
1
|
|
7
|
16566
|
Втулка направляющая первичного вала
|
1
|

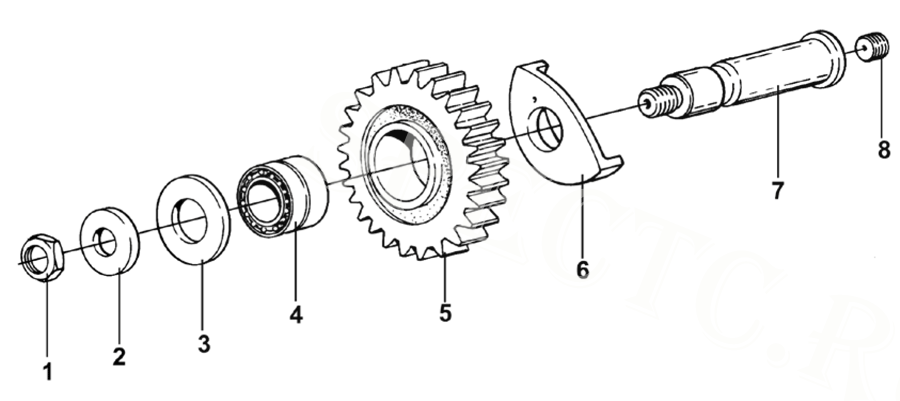

Вал промежуточный заднего хода КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
GB890-80-M16X1.5
|
Гайка
|
2
|
|
2
|
14283
|
Прокладка промежуточного вала заднего хода
|
2
|
|
3
|
14282
|
Шайба промежуточного вала заднего хода
|
2
|
|
4
|
14287
|
Подшипник промежуточного вала заднего хода
|
2
|
|
5
|
JS150T-1701083B
|
Шестерня промежуточного вала заднего хода
|
2
|
|
6
|
16403
|
Шайба чашевидная заднего хода
|
2
|
|
7
|
16405
|
Вал промежуточный заднего хода
|
2
|
|
8
|
Q2821212
|
Заглушка
|
2
|

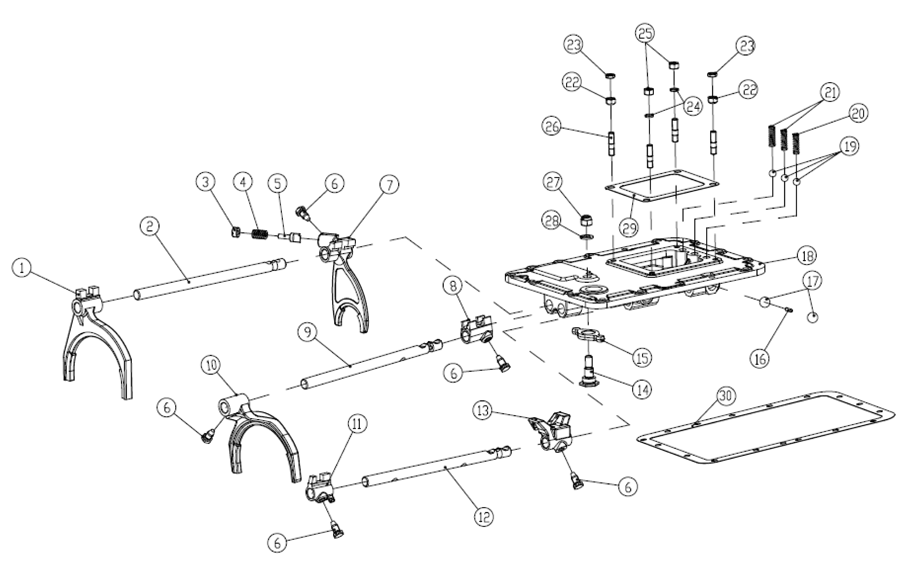

Механизм переключения передач КПП 9JS135TA-G18031
|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
JS150TA-1702056B
|
Вилка переключения 3-й и 4-й передач
|
1
|
|
2
|
JS150TA-1702064B
|
Шток вилки переключения пониженной и задней передач
|
1
|
|
3
|
8968
|
Винт блокировки заднего хода
|
1
|
|
4
|
8774
|
Пружина блокировки задней передачи
|
1
|
|
5
|
F99671
|
Палец вилки задней передачи
|
1
|
|
6
|
3220
|
Болт стопорный вилки переключения передач
|
5
|
|
7
|
JS150T-1702054B
|
Вилка переключения заднего хода
|
1
|
|
8
|
JS150T-1702052B
|
Головка переключения передач
|
1
|
|
9
|
JS150TA-1702065B
|
Шток вилки переключения передач
|
1
|
|
10
|
JS150TA-1702055B
|
Вилка переключения 1-й и 2-й передач
|
1
|
|
11
|
JS100A-1702054
|
Головка переключения 3-ей и 4-ой передачи
|
1
|
|
12
|
JS150TA-1702066B
|
Шток вилки переключения 3-ей и 4-ой передач
|
1
|
|
13
|
JS100A-1702053
|
Головка переключения передач
|
1
|
|
14
|
JS100A-1702073
|
Палец опорный вала
|
1
|
|
15
|
JS100A-1702072
|
Вилка
|
1
|
|
16
|
1634
|
Штифт блокировки вала вилки
|
1
|
|
17
|
19.05G100BGB-T308
|
Шарик стальной
|
2
|
|
18
|
JS100A-1702015
|
Крышка верхняя
|
1
|
|
19
|
12.7G100BGB-T308
|
Шарик стальной
|
3
|
|
20
|
F96084
|
Пружина фиксаторов штоков
|
1
|
|
21
|
F96085
|
Пружина фиксаторов штоков
|
2
|
|
22
|
X-1-603
|
Гайка
|
2
|
|
23
|
Q351B10
|
Гайка
|
2
|
|
24
|
Q40310
|
Шайба пружинная
|
2
|
|
25
|
Q361B10
|
Гайка
|
2
|
|
26
|
11066
|
Шпилька
|
4
|
|
27
|
GB889-80-M12X1.25
|
Гайка
|
1
|
|
28
|
Q40112
|
Шайба
|
1
|
|
29
|
1642
|
Прокладка механизма управления переключением передач
|
1
|
|
30
|
14918
|
Прокладка верхней крышки
|
1
|

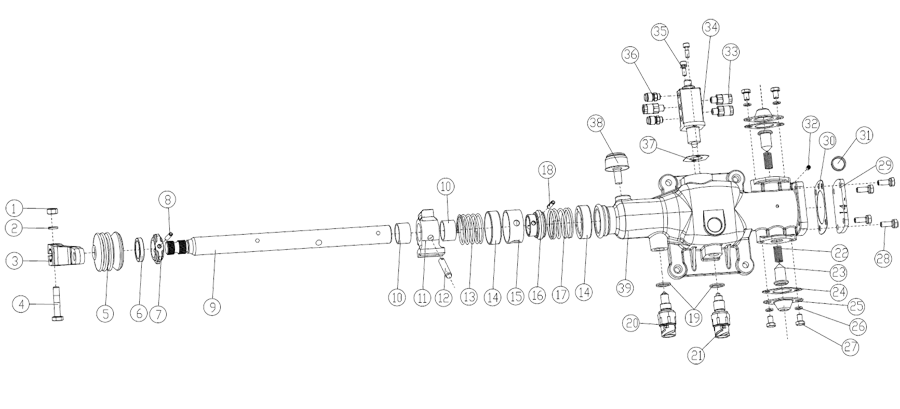

Механизм управления переключением передач КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
Q341B10
|
Гайка
|
1
|
|
2
|
Q40310
|
Шайба пружинная
|
1
|
|
3
|
F96035-64
|
Рычаг переключения передач
|
1
|
|
4
|
Q151B1050
|
Болт рычага переключения передач
|
1
|
|
5
|
F99669
|
Втулка (пыльник)
|
1
|
|
6
|
F91444
|
Манжета валика переключения передач
|
1
|
|
7
|
F99681
|
Блок управления переключением заднего хода
|
1
|
|
8
|
C09035
|
Штифт блока управления переключением заднего хода
|
1
|
|
9
|
F99679
|
Валик механизма управления переключением передач
|
1
|
|
10
|
F91345
|
Втулка механизма управления переключением передач
|
2
|
|
11
|
F99585
|
Держатель
|
1
|
|
12
|
C03030
|
Палец цилиндрический
|
1
|
|
13
|
F99983
|
Пружина
|
1
|
|
14
|
F99673
|
Опора пружины
|
2
|
|
15
|
F99674
|
Втулка пружинная
|
1
|
|
16
|
F99675
|
Фиксирующее кольцо
|
1
|
|
17
|
F96036
|
Пружина
|
1
|
|
18
|
C09035
|
Штифт блока управления переключением задней передачи
|
1
|
|
19
|
Q72318
|
Кольцо уплотнительное датчика
|
1
|
|
20
|
0068DS-1
|
Датчик заднего хода
|
1
|
|
21
|
990.12.71.0041-5
|
Датчик нейтрального положения выбора передач
|
1
|
|
22
|
F96037
|
Пружина
|
2
|
|
23
|
F99670
|
Палец фиксаторный
|
2
|
|
24
|
F96140
|
Прокладка
|
2
|
|
25
|
F96141
|
Крышка
|
2
|
|
26
|
Q40408
|
Пружинная шайба
|
4
|
|
27
|
Q151B0812
|
Болт
|
4
|
|
28
|
Q1420822
|
Болт
|
4
|
|
29
|
F99666
|
Крышка
|
1
|
|
30
|
F99672
|
Прокладка
|
1
|
|
31
|
Q72224
|
Заглушка механизма управления
|
1
|
|
32
|
C03004
|
Стопорный винт
|
1
|
|
33
|
C01051
|
Фитинг прямой
|
1
|
|
34
|
F99660
|
Клапан воздушный двойной Н-образный
|
1
|
|
35
|
QH50-4211313
|
Внутренний шестигранный болт с пружинной шайбой
|
2
|
|
36
|
7935-2
|
Сапун
|
2
|
|
37
|
F91353
|
Прокладка Н-образного клапана
|
1
|
|
38
|
15276
|
Пробка сапуна
|
1
|
|
39
|
F96194-M
|
Корпус механизма управления
|
1
|

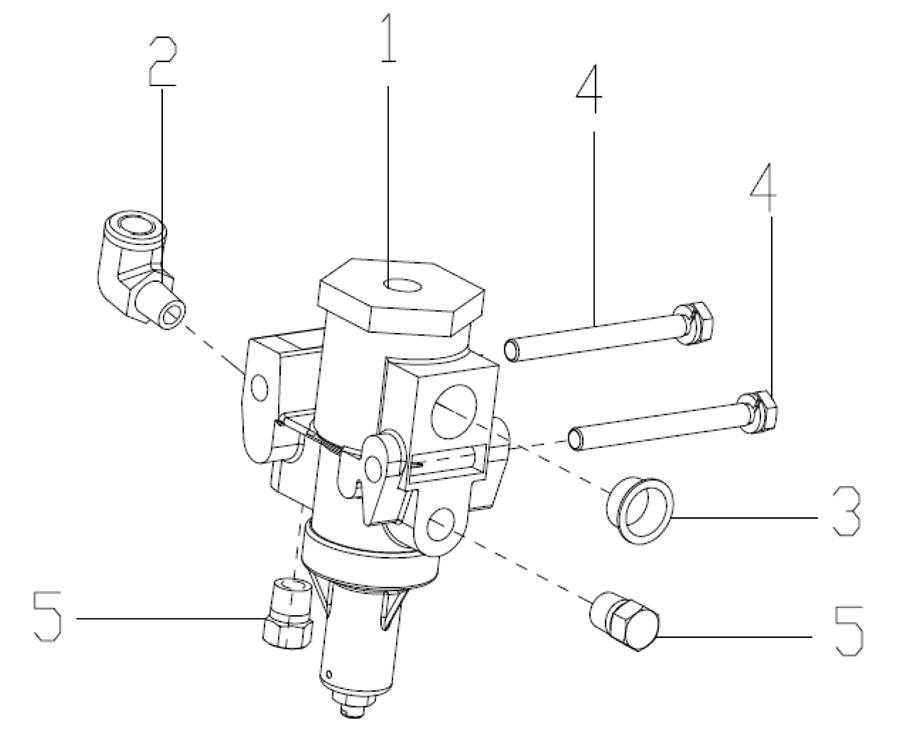

Регулятор воздушного фильтра КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
A-4740-1
|
Регулятор воздушного фильтра
|
1
|
|
2
|
C01052
|
Фитинг
|
1
|
|
3
|
54015
|
Заглушка
|
1
|
|
4
|
Q1420660
|
Болт
|
2
|
|
5
|
Q618B01
|
Пробка с шестигранной головкой
|
2
|

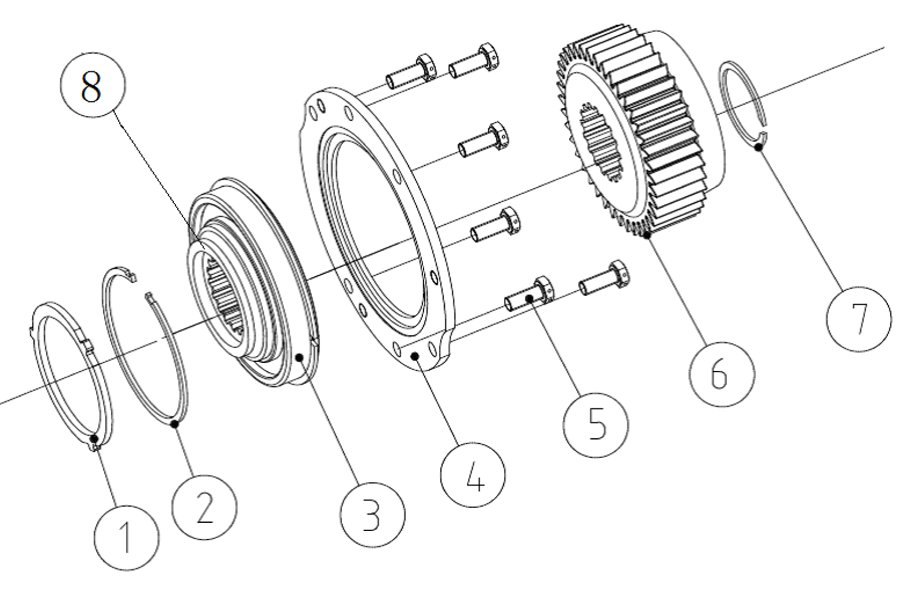

Шестерня ведущая демультипликатора КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
12JS160T-1701106
|
Шайба шестерни
|
1
|
|
2
|
12JS160T-1701107
|
Кольцо стопорное
|
1
|
|
3
|
50118
|
Подшипник
|
1
|
|
4
|
16138
|
Фланец фиксаторный подшипника демультипликатора
|
1
|
|
5
|
C09032
|
Болт фланца фиксаторного
|
6
|
|
6
|
JS119T-1707030B
|
Шестерня ведущая демультипликатора
|
1
|
|
7
|
16763
|
Кольцо стопорное
|
1
|
|
8
|
12JS160T-1701124
|
Опора подшипника
|
1
|
|
9
|
C01019
|
Кольцо стопорное
|
1
|

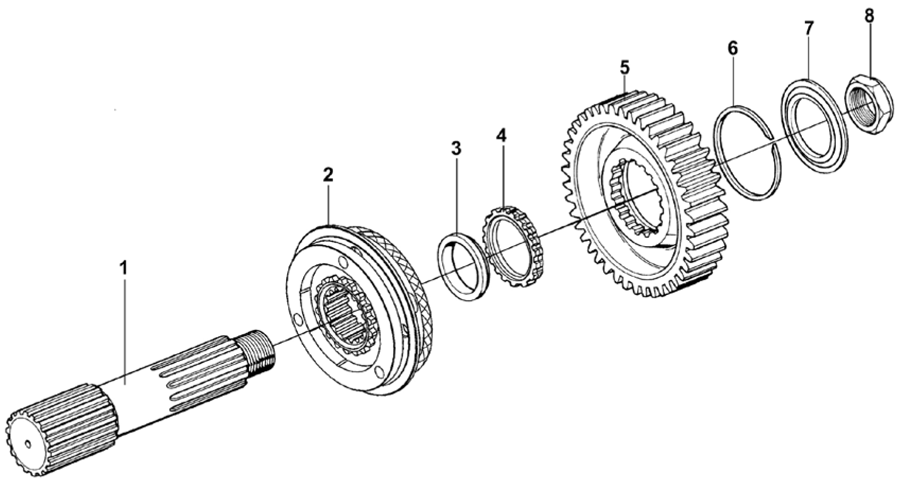

Вал выходной демультипликатора КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
F99882
|
Вал выходной демультипликатора
|
1
|
|
2
|
A-C09005
|
Синхронизатор демультипликатора
|
1
|
|
3
|
14332
|
Шайба выходного вала демультипликатора
|
1
|
|
4
|
14331
|
Шайба шестерни выходного вала демультипликатора
|
1
|
|
5
|
19726
|
Шестерня понижающей передачи выходного вала демультипликатора
|
1
|
|
6
|
14327
|
Кольцо стопорное
|
1
|
|
7
|
19466
|
Шайба шестерни понижающей передачи выходного вала
|
1
|
|
8
|
F96006
|
Гайка с фланцем
|
1
|

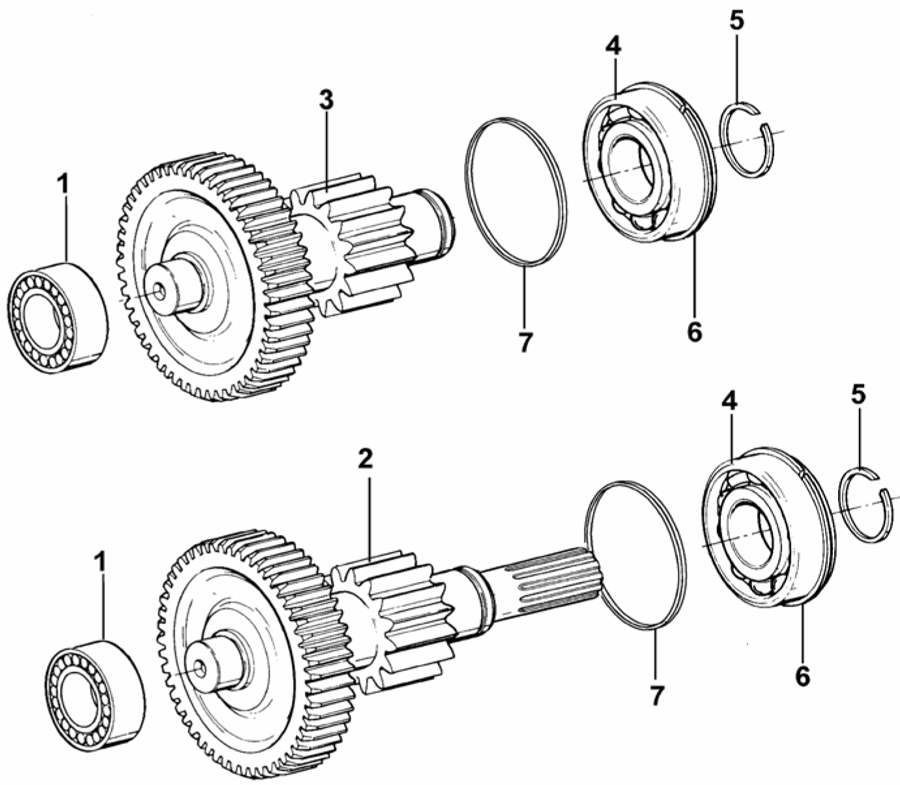

Валы промежуточные демультипликатора КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
42307E
|
Подшипник роликовый
|
2
|
|
2
|
A-5119
|
Вал промежуточный демультипликатора (длинный)
|
1
|
|
3
|
A-C09019
|
Вал промежуточный демультипликатора (короткий)
|
1
|
|
4
|
192310E
|
Подшипник роликовый
|
2
|
|
5
|
16723
|
Кольцо стопорное
|
2
|
|
6
|
C01020
|
Кольцо стопорное
|
2
|

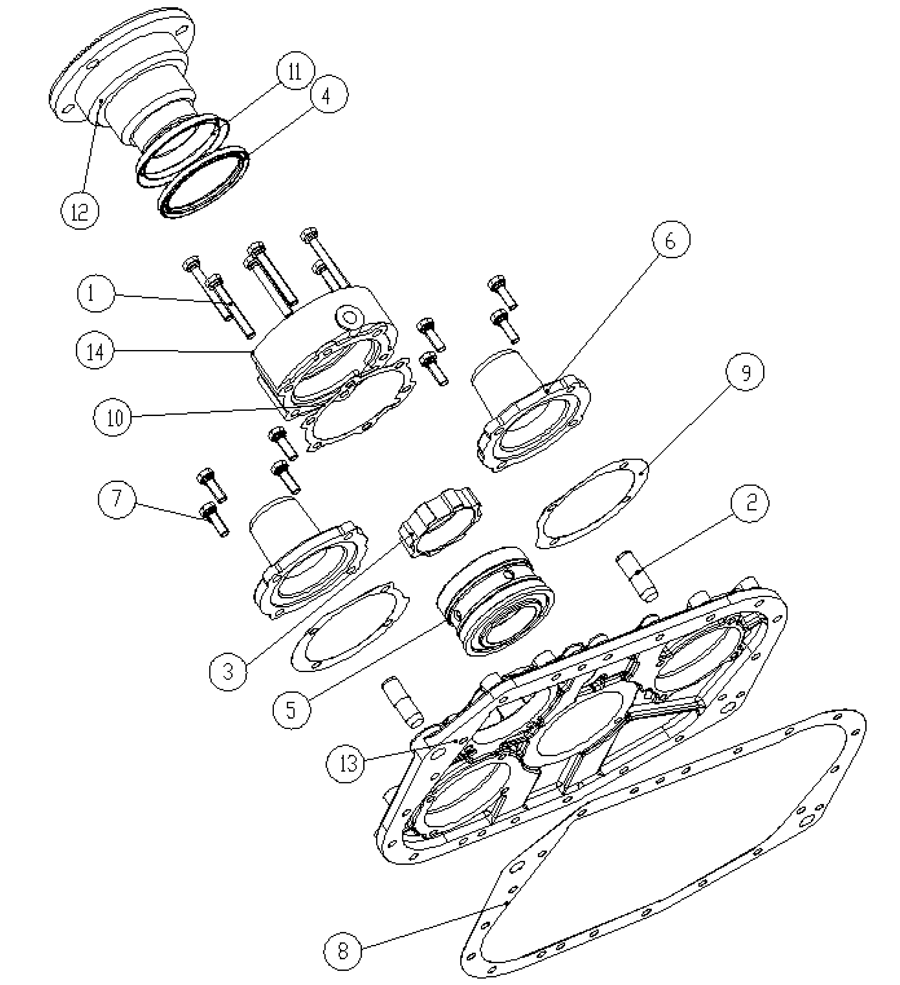

Крышка задняя КПП 9JS135TA-G18031

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
Q1421075
|
Болт крышки подшипника
|
6
|
|
2
|
14334
|
Штифт
|
2
|
|
3
|
JS180-1701157-2
|
Индуктор датчика спидометра
|
1
|
|
4
|
19109-6
|
Манжета крышки подшипника выходного вала
|
1
|
|
5
|
717813
|
Подшипник
|
1
|
|
6
|
17376
|
Крышка удлиненного промежуточного вала
|
2
|
|
7
|
A-C09008
|
Болт
|
8
|
|
8
|
14335
|
Прокладка задней крышки
|
1
|
|
9
|
17352
|
Прокладка крышки промежуточного вала демультипликатора
|
2
|
|
10
|
15532
|
Прокладка крышки подшипника демультипликатора
|
1
|
|
11
|
F96119
|
Пыльник фланца
|
1
|
|
12
|
F99900-5
|
Фланец выходной
|
1
|
|
13
|
F99975
|
Крышка задняя
|
1
|
|
14
|
F99967-7
|
Крышка подшипника выходного вала демультипликатора
|
1
|

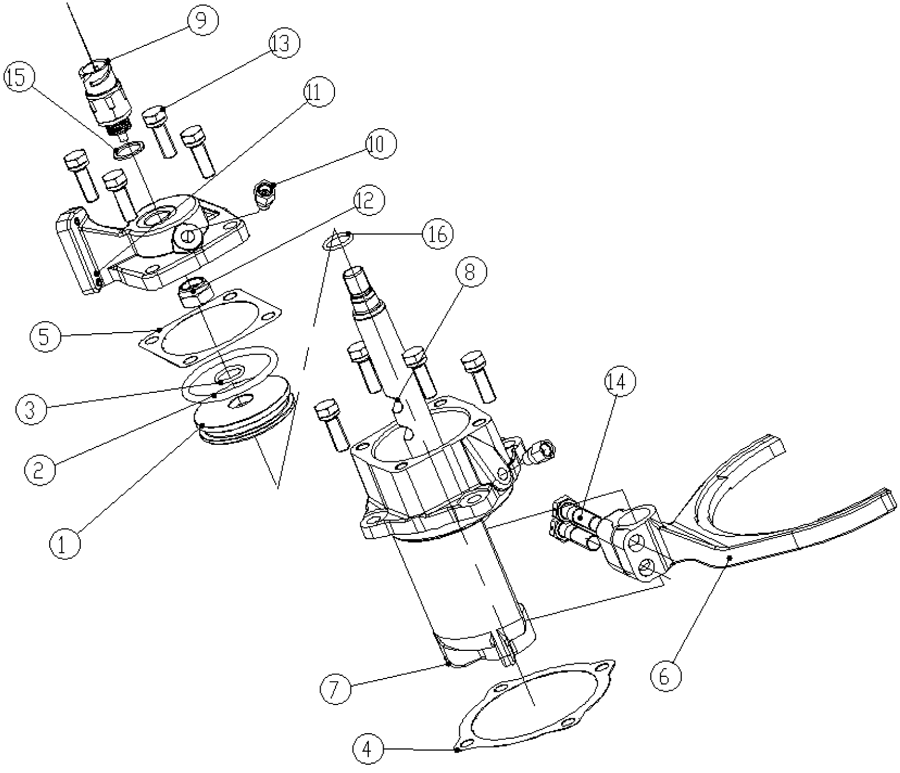

Цилиндр переключения передач КПП 9JS135TA-G18031 в сборе A-C09016-7

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
14341
|
Поршень цилиндра переключения передач
|
1
|
|
2
|
14344-7
|
Кольцо уплотнительное
|
1
|
|
3
|
14345-3
|
Кольцо уплотнительное
|
1
|
|
4
|
14347
|
Прокладка цилиндра переключения передач
|
1
|
|
5
|
14349
|
Прокладка крышки цилиндра
|
1
|
|
6
|
16775-1
|
Вилка демультипликатора
|
1
|
|
7
|
16778-4
|
Корпус цилиндра переключения передач
|
1
|
|
8
|
16993-2
|
Шток вилки демультипликатора
|
1
|
|
9
|
0069GS
|
Датчик
|
1
|
|
10
|
C01051
|
Фитинг прямой
|
2
|
|
11
|
F99857
|
Крышка цилиндра переключения передач демультипликатора
|
1
|
|
12
|
GB890-80-M16x1.5
|
Гайка
|
1
|
|
13
|
Q1421032
|
Болт
|
8
|
|
14
|
Q171B1250
|
Болт вилки демультипликатора
|
2
|
|
15
|
X11511
|
Шайба
|
1
|
|
16
|
14765-3
|
Кольцо уплотнительное
|
1
|

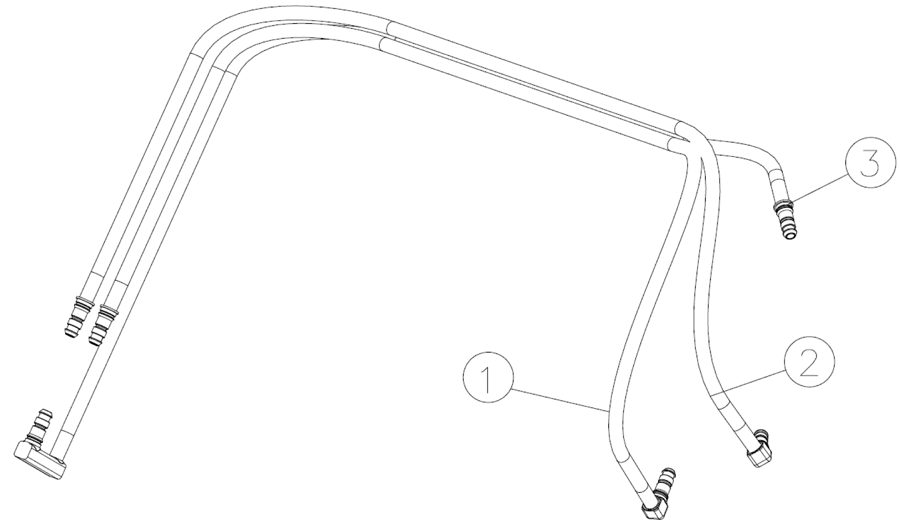

Комплект воздушных трубок КПП 9JS135TA-G18031 666167

|
№
|
Каталожный номер
|
Наименование
|
Кол-во
|
|
1
|
66603
|
Трубка воздушная
|
1
|
|
2
|
66602
|
Трубка воздушная
|
1
|
|
3
|
66601
|
Трубка воздушная
|
1
|
