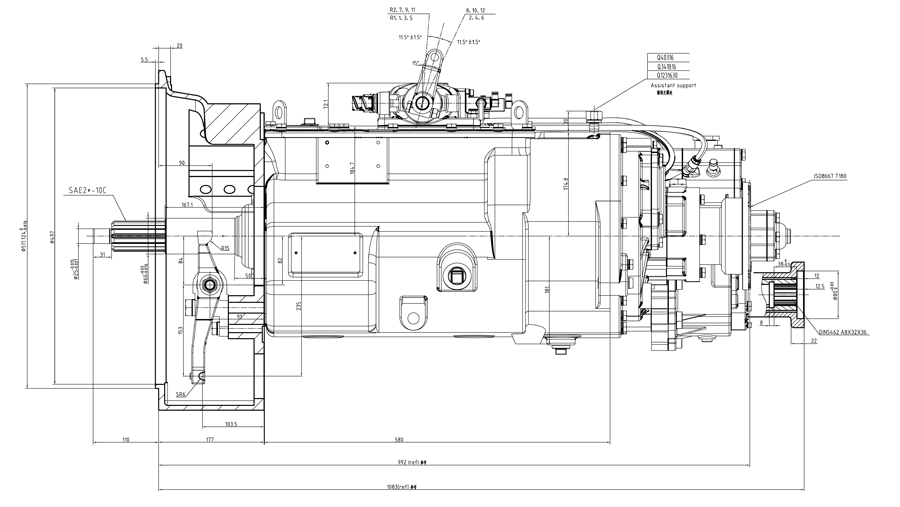

12JS200TA+QH70-G12980 Коробка передач МАЗ 12JS200TA+QH70-G12980

Тип коробки передач

Механическая 12-ступенчатая с двумя промежуточными валами

Максимальный входной крутящий момент, Н.м

2000

Передаточные числа

1пер.-12,10; 2пер.-9,41; 3пер.-7,31; 4пер.-5,71; 5пер.-4,46; 6пер.-3,48; 7пер.-2,71; 8пер.-2,11; 9пер.-1,64; 10пер.-1,28; 11пер.-1,00; 12 пер.-0,78

Вес, кг

345

Применяемость

Автомобили МАЗ

№

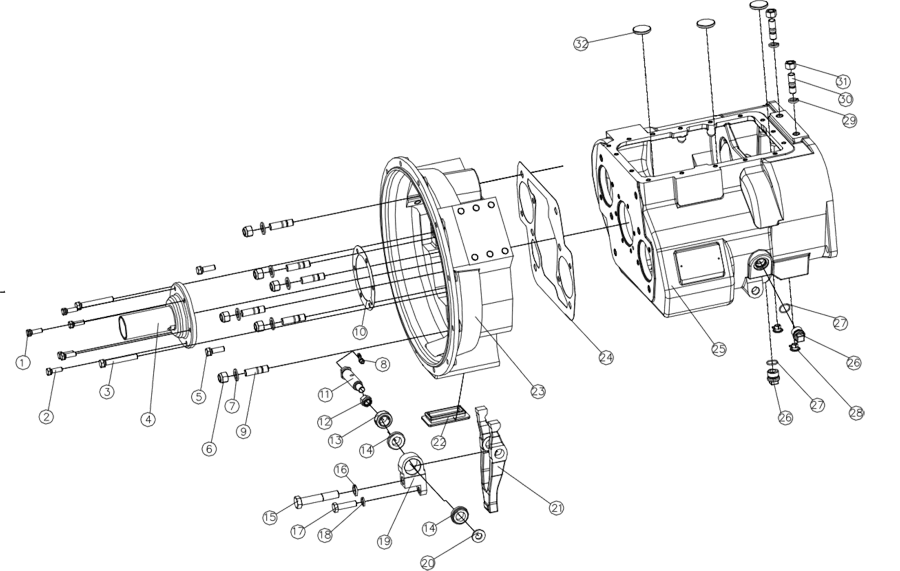

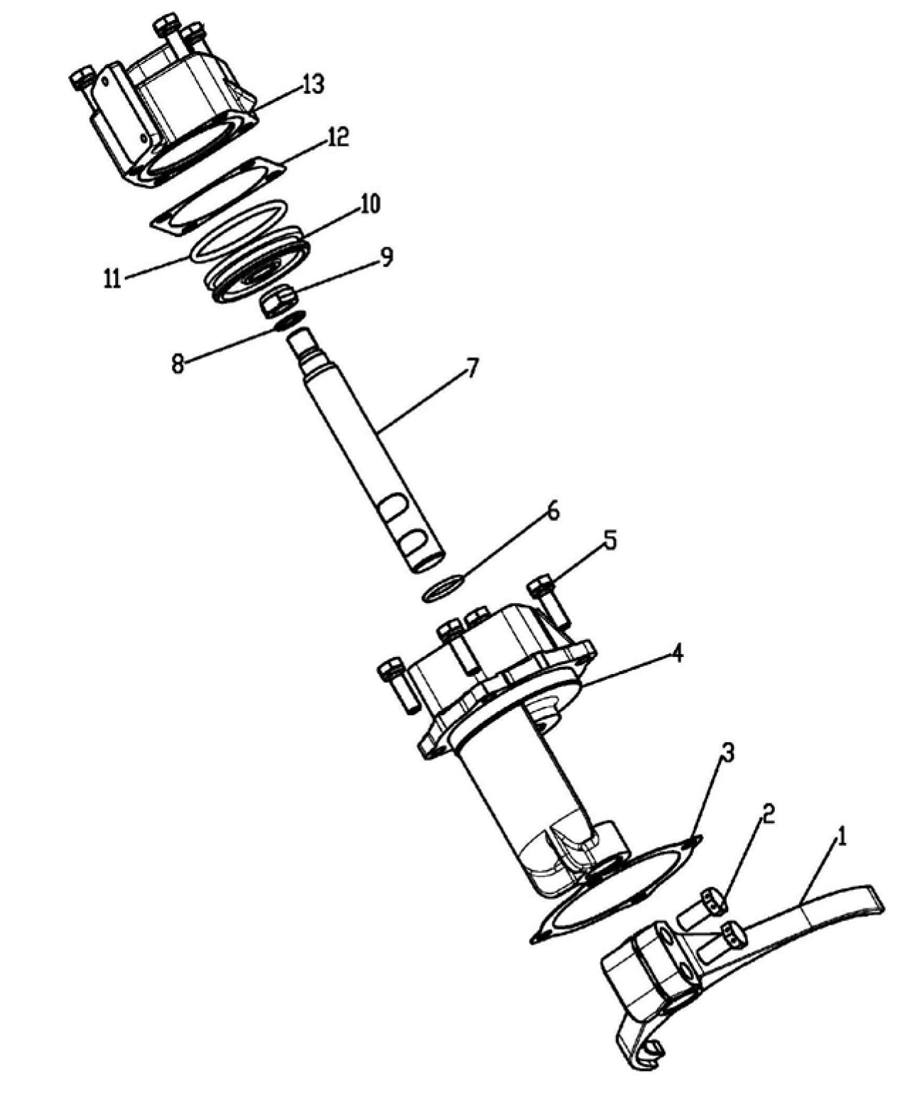

Каталожный номер

Наименование

Кол-во

1

C09034

Болт

2

2

Q1421032M

Болт крышки первичного вала

4

3

Q1421290M

Болт

2

4

JS180-1701040-6

Крышка подшипника первичного вала

1

5

Q1421238M

Болт картера муфты сцепления

2

6

GB889.2-2000-M16X1.5

Гайка

6

7

Q40116

Плоская шайба

6

8

Q701B45

Масленка

1

9

C01056

Шпилька

6

10

14311

Прокладка крышки подшипника первичного вала

1

11

JS180-1601023-4

Вал вилки сцепления

1

12

GB889.2-2000-M16X1.5

Гайка

1

13

GE25ES

Подшипник вилки сцепления

1

14

JS180-1601030-3

Втулка

2

15

Q151B18100

Болт вилки сцепления

1

16

Q40318

Пружинная шайба

1

17

Q151B1450TF2

Болт вилки сцепления

1

18

Q40314

Пружинная шайба

1

19

JS180-1601024-10

Опора вилки сцепления

1

20

JS180-1601022-1

Шайба

1

21

JS180-1601021-14

Вилка сцепления

1

22

JS180-1601016-2

Крышка ручного люка

1

23

15410-29

Картер муфты сцепления

1

24

20822

Прокладка корпуса муфты

1

25

12JS160T-1701015-9

Картер КПП

1

26

6JS160T-1709587-1

Заглушка

2

27

6JS160T-1709588-1

Кольцо уплотнительное

2

28

54015

Заглушка

2

29

Q40316

Пружинная шайба

2

30

Q1231630

Шпилька

2

31

Q341B16

Гайка

2

32

14373

Магнит

3

№

Каталожный номер

Наименование

Кол-во

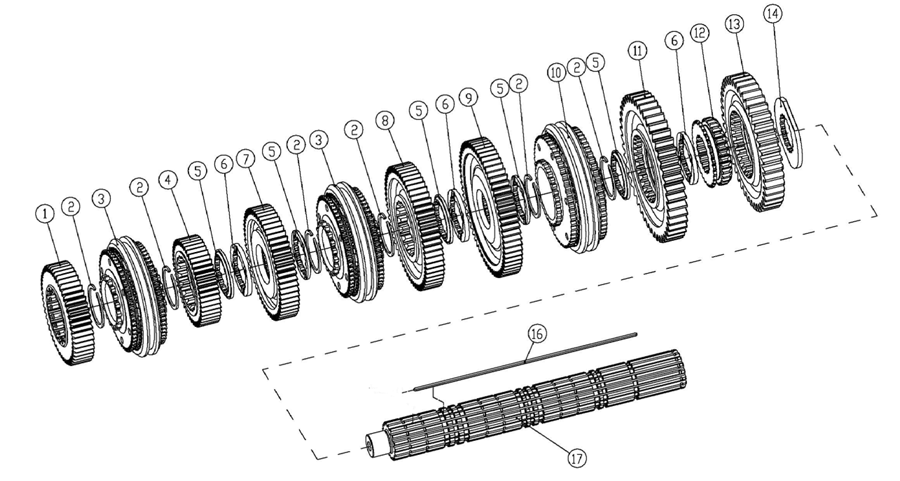

1

12JS200T-1701116-1

Шестерня первичного вала

1

2

16763

Кольцо стопорное

6

3

JS130T-1701180

Синхронизатор

2

4

12JS200T-1701115-1

Шестерня 5-й передачи вторичного вала

1

5

12JS160T-1701122

Прокладка шестерен вторичного вала

5

6

12JS160T-1701123

Прокладка шестерен вторичного вала

3

7

12JS200T-1701114

Шестерня 4-й передачи вторичного вала

1

8

12JS200T-1701113

Шестерня 3=й передачи вторичного вала

1

9

12JS200T-1701112

Шестерня 2-й передачи вторичного вала

1

10

12JS160T-1701170

Синхронизатор

1

11

12JS200T-1701111

Шестерня 1-й передачи вторичного вала

1

12

12JS160T-1701108

Втулка вторичного вала

1

13

16JS200T-1701110

Шестерня задней передачи вторичного вала

1

14

12JS160T-1701125

Прокладка шестерни задней передачи вторичного вала

1

16

12JS160T-1701121

Шпонка вторичного вала

1

17

12JS200T-1701105

Вал вторичный

1

№

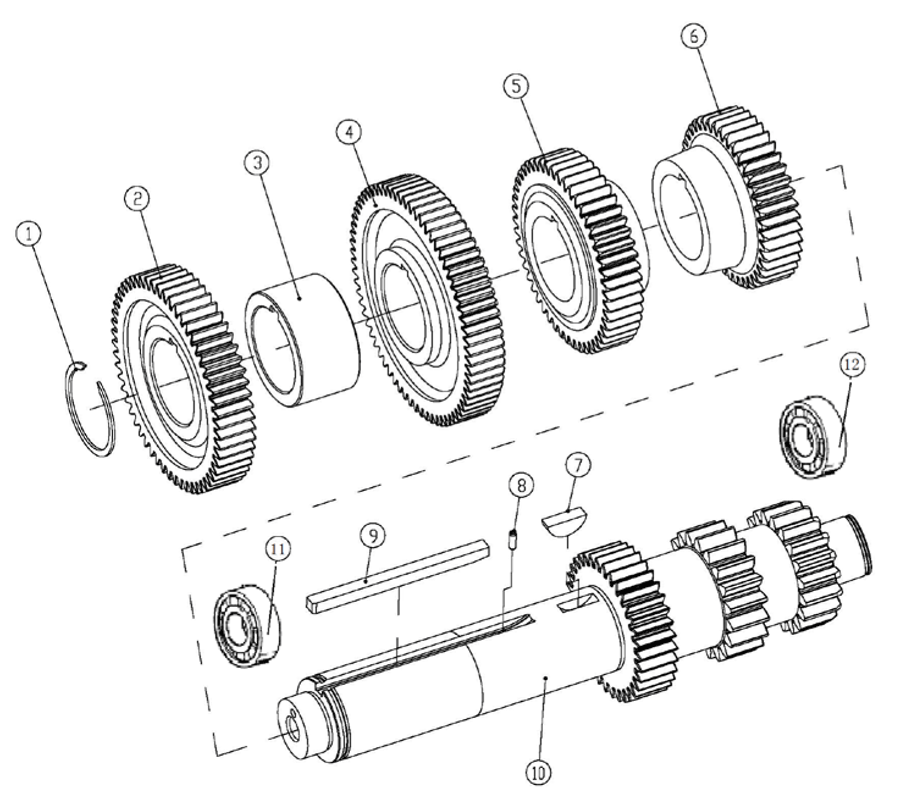

Каталожный номер

Наименование

Кол-во

1

19198

Кольцо стопорное

2

2

12JS200T-1701052

Шестерня 5-й передачи промежуточного вала

2

3

12JS160T-1701057

Втулка распорная

2

4

12JS200T-1701056

Шестерня ведущая промежуточного вала

2

5

12JS200T-1701051

Шестерня 4-й передачи промежуточного вала

2

6

12JS200T-1701050

Шестерня 3-й передачи промежуточного вала

3

7

X-6-E

Шпонка полукруглая

2

8

Q5280514

Палец цилиндрический упругий

2

9

16JS200T-1701055

Шпонка квадратная промежуточного вала

2

10

12JS200T-1701048

Вал промежуточный

2

11

192309E

Подшипник роликовый с проточкой

2

12

102309E

Подшипник роликовый без проточки

2

№

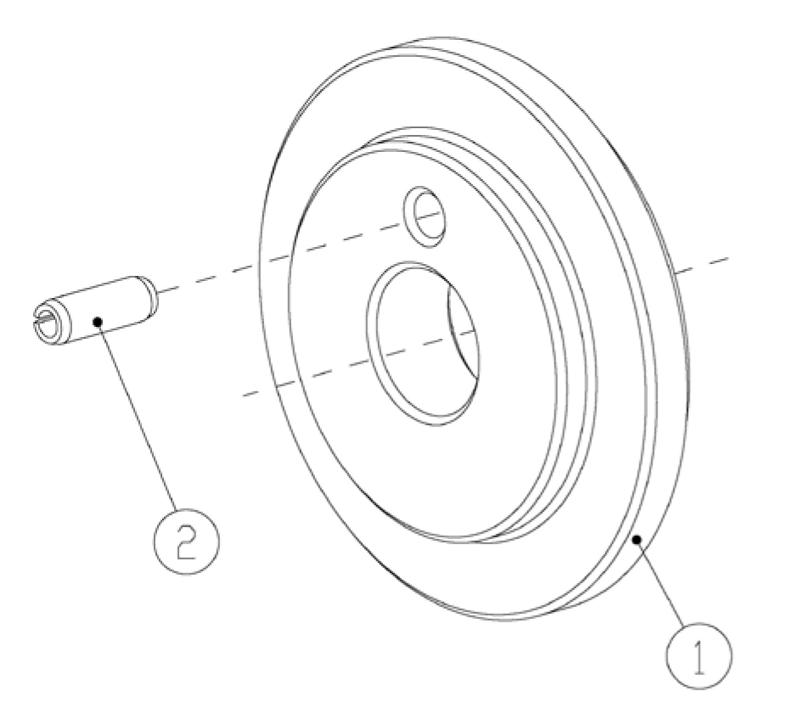

Каталожный номер

Наименование

Кол-во

1

19668

Отбойник промежуточного вала

2

2

Q5280514

Палец цилиндрический упругий

2

№

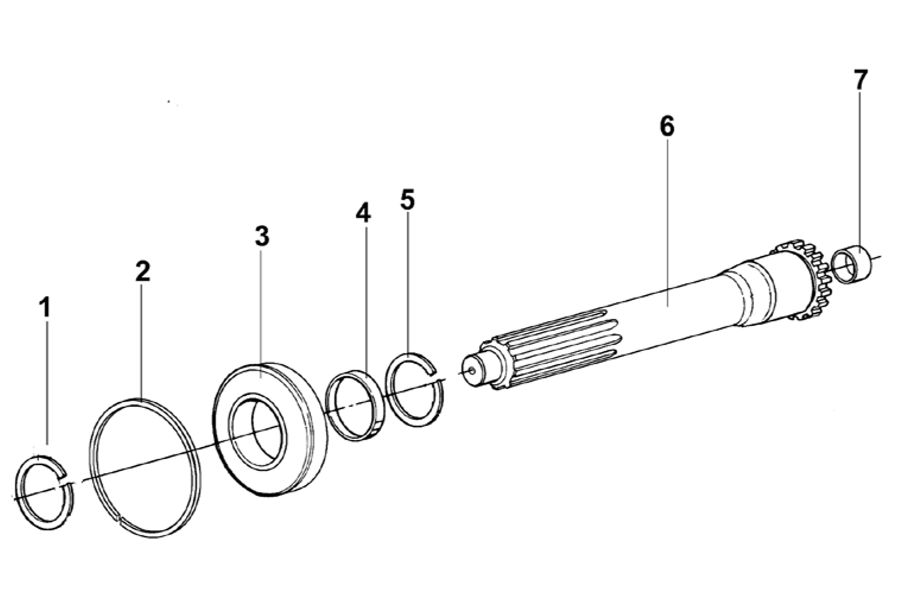

Каталожный номер

Наименование

Кол-во

1

16980

Кольцо стопорное

1

2

C01020

Кольцо стопорное

1

3

150212K

Подшипник первичного вала

1

4

16463

Втулка шестерни первичного вала

1

5

14750

Кольцо стопорное

1

6

JS180A-1701030-S

Вал первичный

1

7

16566

Втулка направляющая первичного вала

1

№

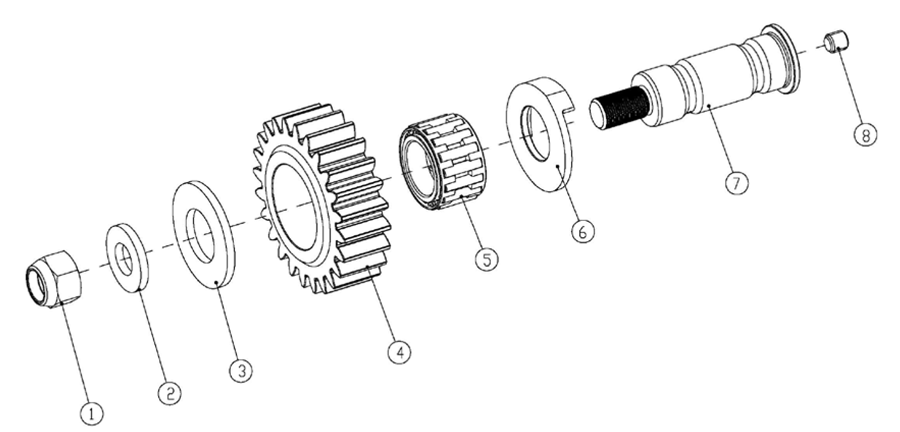

Каталожный номер

Наименование

Кол-во

1

GB889.2-2000-M20X1.5

Гайка

2

2

JS220-1701088

Шайба стопорная промежуточного вала задней передачи

2

3

JS220-1701087

Шайба упорная подшипника

2

4

12JS200T-1701083

Шестерня промежуточная задней передачи

2

5

DS100-1701085

Подшипник роликовый

2

6

12JS160T-1701084

Шайба чашевидная вала задней передачи

2

7

JS220-1701082

Вал промежуточный заднего хода

2

8

Q2821212

Пробка

2

№

Каталожный номер

Наименование

Кол-во

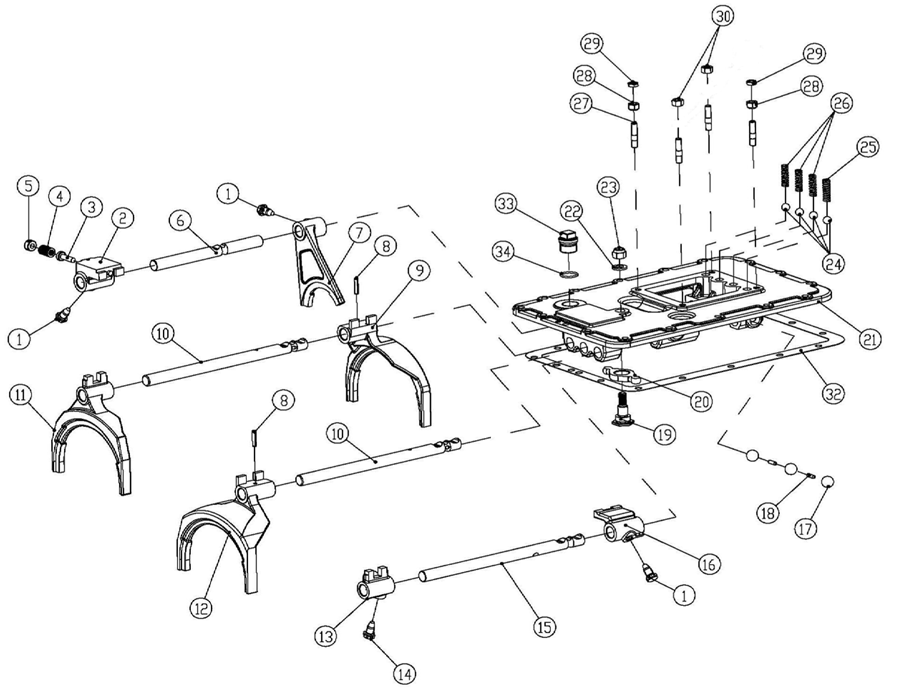

1

3220

Болт стопорный вилки переключения передач

3

2

12JS160T-1702051

Головка направляющая задней передачи

1

3

DS100-1702061

Палец блокировки задней передачи

1

4

8774-1

Пружина замка заднего хода

1

5

8968

Винт блокировки заднего хода

1

6

12JS160T-1702063

Шток вилки переключения задней передачи

1

7

12JS160T-1702055

Вилка переключения задней передачи

1

8

Q5280628

Штифт

2

9

12JS160T-1702056

Вилка переключения 1-й и 2-й передач

1

10

12JS160T-1702064-1

Шток вилок переключения 1-й-2-й и 3-й-3-й передач

2

11

12JS160T-1702058-2

Вилка переключения 5-й - 6-й передач

1

12

12JS160T-1702057

Вилка переключения 3-й и 4-й передач

1

13

12JS160T-1702059-1

Головка переключения 5-й и 6-й передач

1

14

3220-1

Винт стопорный вилки переключения передач

1

15

12JS160T-1702066

Шток вилки переключения 5-й и 6-й передач

1

16

12JS160T-1702054

Головка переключения 5-й и 6-й передач

1

17

19.05G100BGB-T308

Шарик стальной

3

18

1634

Штифт блокировки вала вилки

2

19

JS100A-1702073

Палец опорный вала

1

20

JS100A-1702072

Вилка

1

21

12JS160T-1702015

Крышка верхняя

1

22

Q40112

Шайба

1

23

GB889-80-M12×1.25

Гайка

1

24

12.7G100BGB-T308

Шарик стальной

4

25

F96084

Пружина фиксаторов штока

1

26

F96085

Пружина фиксаторов штока

3

27

11066

Шпилька

4

28

X-1-603

Гайка

2

29

Q351B10

Гайка

2

30

C01058-1

Гайка стопорная

2

32

12JS160T-1702016

Прокладка верхней крышки

1

33

6JS160T-1709587-1

Заглушка

1

34

6JS160T-1709588-1

Кольцо уплотнительное пробки

1

№

Каталожный номер

Наименование

Кол-во

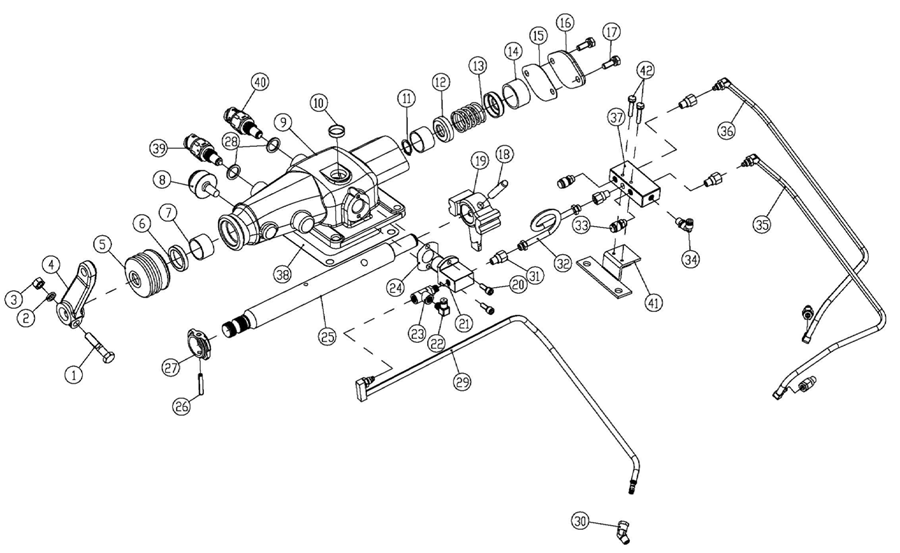

1

Q151B1050

Болт

1

2

Q40310

Шайба пружинная

1

3

Q341B10

Гайка

1

4

F96035-64

Рычаг валика переключения передач

1

5

F99669

Втулка (пыльник)

1

6

F91444

Манжета валика переключения передач

1

7

F91345

Втулка механизма управления переключением передач

2

8

15276

Пробка сапуна

1

9

12JS160T-1703015

Корпус механизма управления переключением передач

1

10

Q72224

Заглушка механизма управления переключением передач

1

11

Q43120

Кольцо стопорное

1

12

F99673-1

Гнездо пружины

2

13

12JS160T-1703027

Пружина

1

14

12JS160T-1703024

Втулка

1

15

F99672-2

Прокладка

1

16

F99666-2

Крышка

1

17

Q1420822

Болт

2

18

C03030

Палец цилиндрический

1

19

12JS160T-1703018

Держатель

1

20

QH50-4211313

Болт

2

21

12JS160T-1703022

Клапан контрольный

1

22

12JS160T-1703021

Соединитель быстрого переключения

1

23

C01053

Тройник

1

24

F91353

Прокладка Н-образного клапана

1

25

12JS160T-1703017

Валик механизма управления переключением передач

1

26

C09035

Штифт блока управления переключением задней передачи

1

27

F99681

Блок управления переключением заднего хода

1

28

Q72318

Кольцо уплотнительное датчика

2

29

666163

Трубка воздушная

1

30

C01052

Фитинг

1

31

C01051

Фитинг прямой

6

32

666164

Трубка воздушная

1

33

7935

Сапун

2

34

12JS160T-1703021

Соединитель быстрого переключения

1

35

666166

Трубка воздушная

1

36

666165

Трубка воздушная

1

37

12JS160T-1703052

Клапан одинарный Н-образный

1

38

1642

Прокладка механизма управления переключением передач

1

39

990.12.71.0041-5

Датчик нейтрального положения выбора передач

1

40

0068DS-1

Датчик включения заднего хода

1

41

12JS160T-1702095

Опора одинарного Н-образного клапана

1

42

Q1420430

Болт крепления Н-образного клапана

2

№

Каталожный номер

Наименование

Кол-во

1

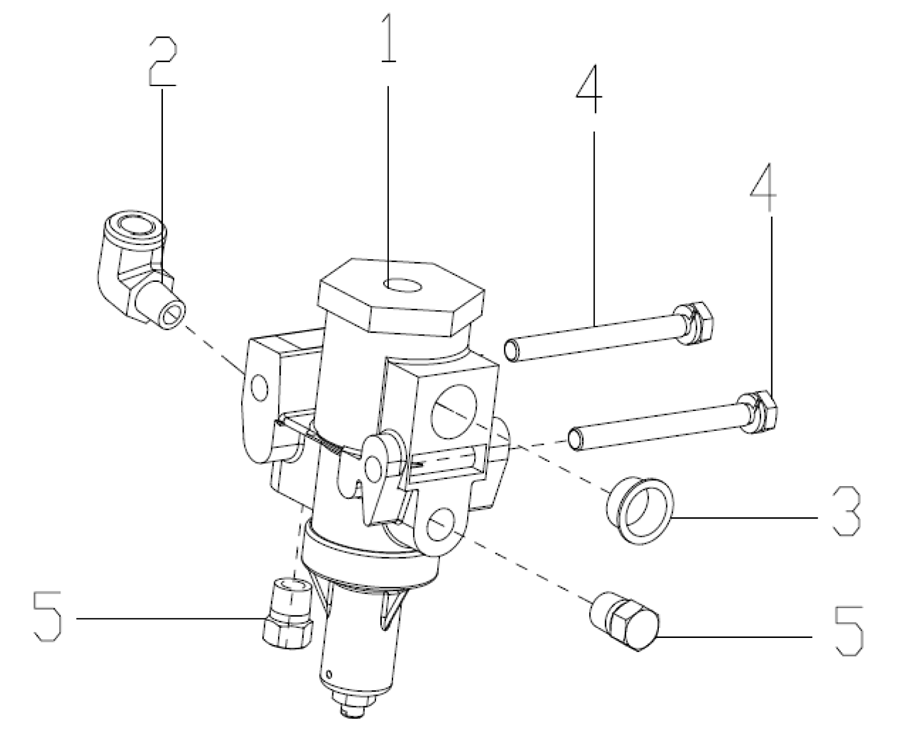

A-C03002-20

Регулятор воздушного фильтра

1

2

C01052

Фитинг

1

3

54015

Заглушка

1

4

Q1420660

Болт

2

5

Q618B01

Пробка с шестигранной головкой

2

№

Каталожный номер

Наименование

Кол-во

1

12JS160T-1701106

Шайба шестерни

1

2

12JS160T-1701107

Кольцо стопорное

2

3

50118

Подшипник

1

4

JS220-1707031

Фланец фиксаторный подшипника демультипликатора

1

5

C09032

Болт фланца фиксаторного

6

6

12JS200T-1707030

Шестерня ведущая демультипликатора

1

7

16763

Кольцо стопорное

1

8

12JS160T-1701124

Опора подшипника

1

9

C01019

Кольцо стопорное

1

№

Каталожный номер

Наименование

Кол-во

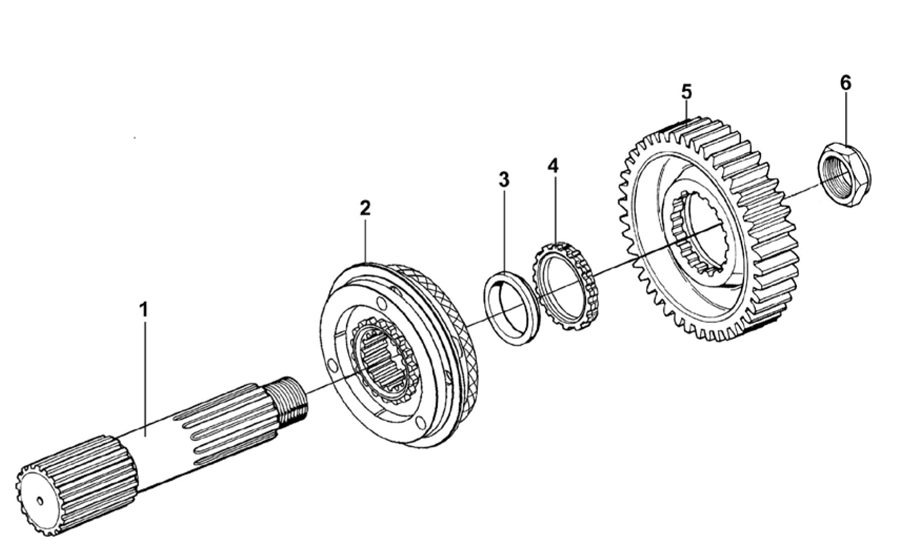

1

12JS200T-1707105

Вал выходной демультипликатора

1

2

12JS160T-1707140

Синхронизатор демультипликатора

1

3

12JS200T-1707107

Прокладка выходного вала демультипликатора

1

4

12JS160T-1707108

Шайба шестерни выходного вала демультипликатора

1

5

12JS200T-1707106

Шестерня выходного вала демультипликатора

1

6

F96006

Гайка с фланцем

1

№

Каталожный номер

Наименование

Кол-во

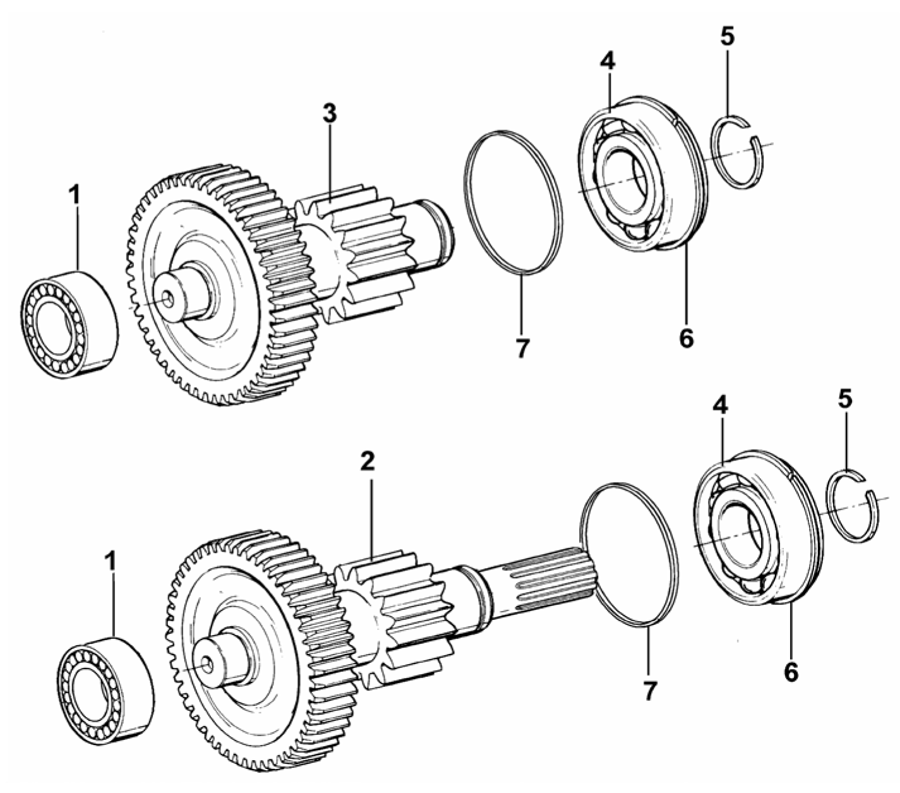

1

42308E

Подшипник промежуточного вала демультипликатора

2

2

12JS200T-1707047

Вал промежуточный демультипликатора (длинный)

1

3

12JS200T-1707050

Вал промежуточный демультипликатора (короткий)

1

4

192311E

Подшипник промежуточного вала демультипликатора

2

5

JS180-1707051

Кольцо стопорное

2

6

Q433120

Кольцо стопорное

2

№

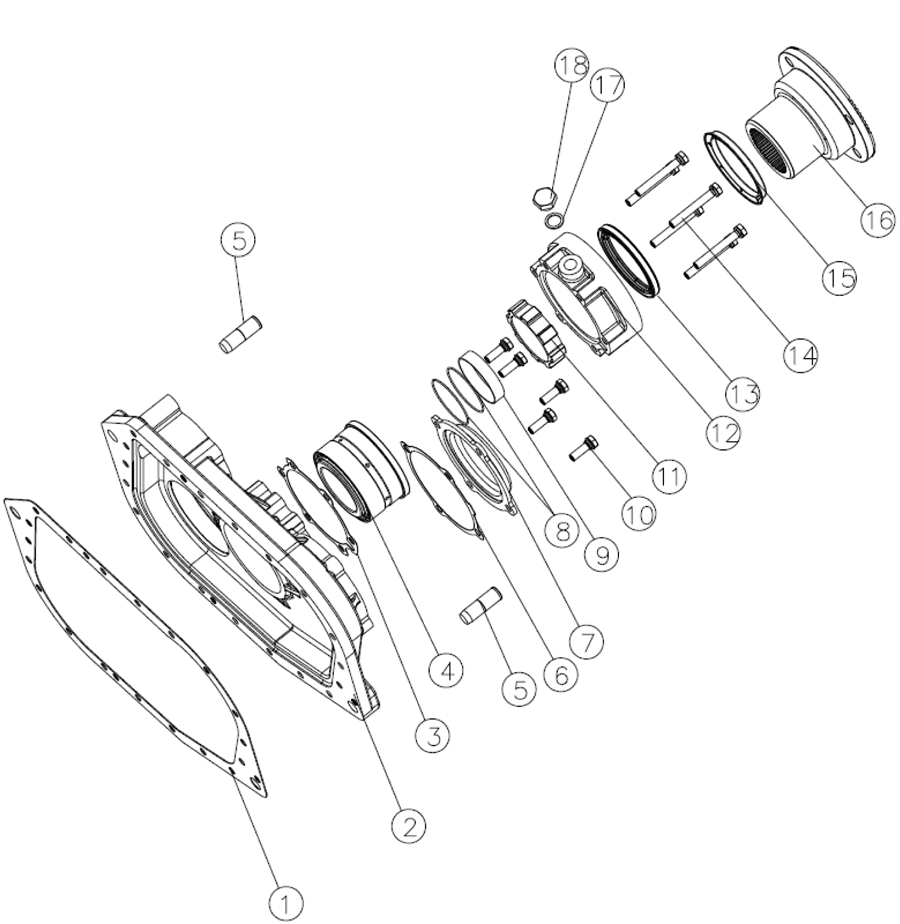

Каталожный номер

Наименование

Кол-во

1

14335

Прокладка задней крышки

1

2

JS220-1707015

Крышка задняя

1

3

JS180-1707156

Прокладка крышки подшипника демультипликатора

1

4

JS220-1707109

Подшипник роликовый

1

5

14334

Штифт

2

6

JS180-1707053

Прокладка крышки промежуточного вала демультипликатора

2

7

JS180-1707052

Крышка промежуточного вала демультипликатора

1

8

12JS160T-1707112

Кольцо уплотнительное

2

9

JS220-1707111

Втулка ведущей шестерни спидометра

1

10

A-C09008

Болт

4

11

JS180-1701157-2

Индуктор датчика спидометра

1

12

JS180-1707155-3

Крышка подшипника выходного вала демультипликатора

1

13

19109-6

Манжета крышки подшипника выходного вала

1

14

Q1421075

Болт крышки подшипника

6

15

F96119

Пыльник фланца

1

16

JS220-1707159-1

Фланец выходной

1

17

Q72318

Кольцо уплотнительное датчика

1

18

Q617B18

Пробка с шестигранной головкой

1

№

Каталожный номер

Наименование

Кол-во

01

JS220-1707060-47

Пневмоцилиндр переключения передач (под КОМ, двойной клапан)

1

1

16775-1

Вилка демультипликатора

1

2

Q171B1250

Болт вилки демультипликатора

2

3

14347

Прокладка

1

4

JS220-1707062-1

Корпус цилиндра

1

5

Q1421032M

Болт

4

6

14765-3

Кольцо уплотнительное

1

7

JS220-1707061-1

Шток цилиндра переключения передач

1

8

14345-3

Кольцо уплотнительное

1

9

GB890-80-M16x1.5

Гайка

1

10

14341

Поршень цилиндра переключения передач

1

11

14344-7

Кольцо уплотнительное

1

12

14349

Прокладка крышки цилиндра

1

13

QH70-4211401-17

Цилиндр нейтрального положения двухпоршневой

1

№

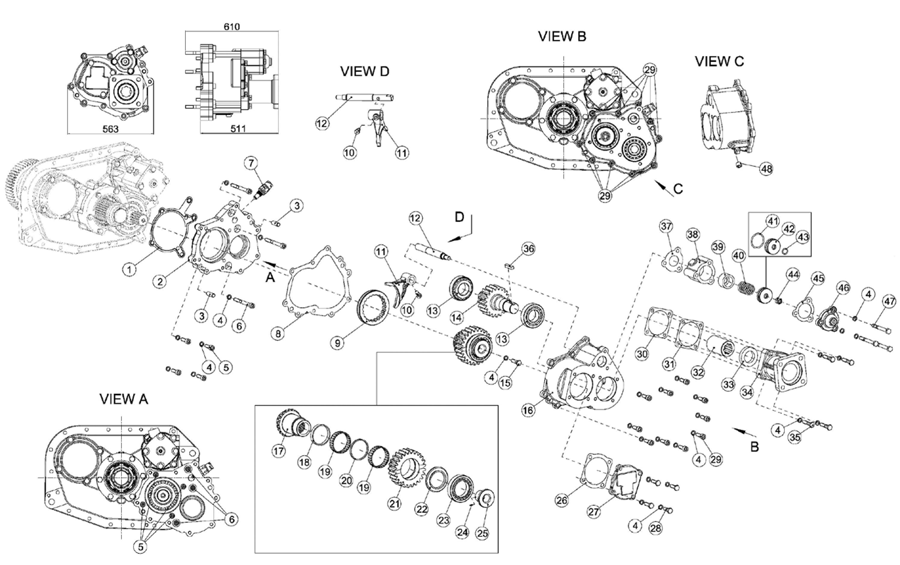

Каталожный номер

Наименование

Кол-во

1

QH70-4211112-1

Прокладка

1

2

QH70-4211111-2

Боковая пластина

1

3

13X35-GB119.2

Штифт

2

4

Q40310

Пружинная шайба

8

5

Q218B1035TF3S

Винт

4

6

FQLD0410G105TF3S

Винт с шестигранной головкой

4

7

JK942K

Датчик включения КОМ

1

8

QH70-4211110-2

Прокладка

1

9

QH70-4211302

Муфта КОМ

1

10

J80-1702083

Стопорный винт

1

11

QH70-4211301

Вилка

1
